Console de droite

Console de droite

RXA0112143-UN-11JAN11

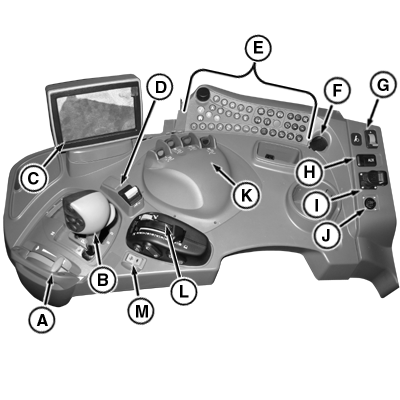

Console de droite

A - Commande du régime moteur/manette d'accélération

B - Levier de sélection

C - CommandCenter™

D - Interrupteur de PDF avant/arrière

E - Commandes de la console droite

F - Prise de courant

G - Levier du frein auxiliaire

H - Entrée auxiliaire de la radio

I - Prise auxiliaire

J - Prise ISOBUS

K - Manettes de commande du distributeur auxiliaire

L - Commandes du relevage

M - Boutons de passage des vitesses

IMPORTANT: La prise ISOBUS (J) sur la console droite ne peut être utilisée qu'avec des composants répondant à la norme ISO11783. Toute autre utilisation risque d'endommager les composants électroniques du tracteur.

La prise auxiliaire (I) de 12 V sert à brancher l'équipement auxiliaire.

Le port USB situé sur la console de droite est uniquement utilisé à des fins de diagnostic.

Commandes du relevage

RXA0116182-UN-05MAY11

RXA0116179-UN-05MAY11

A - Bouton d'activation d'AutoTrac™

B - Bouton de montée du relevage

C - Bouton d'abaissement du relevage

D - Séquenceur iTEC™, bouton d'activation de séquence 2

E - Séquenceur iTEC™, bouton d'activation de séquence 1

F - Butée du contrôle de position de relevage

G - Levier de commande du relevage

H - Position commandée du relevage

I - Verrouillage/amortissement du relevage pour le transport

J - Plage de fonctionnement du relevage

K - Limite de descente du relevage

Pour les instructions de fonctionnement, voir Utilisation de la console de droite - commandes de relevage - dans la section Relevage du présent livret.
