Accoudoir CommandARM™

RXA0122133-UN-09NOV11

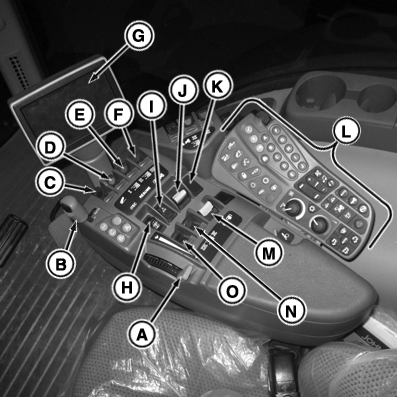

Commandes de l'accoudoir CommandARM™

A - Commande du régime moteur/manette d'accélération

B - Levier de commande de vitesse¹/levier de sélection²

C - Levier de commande du relevage

D - Levier de commande du distributeur auxiliaire I

E - Levier de commande du distributeur auxiliaire II

F - Levier de commande du distributeur auxiliaire III

G - CommandCenter™

H - Séquenceur iTEC™, séquences 1 et 2

I - Touche de retour automatique AutoTrac™

J - Interrupteur de PDF avant (suivant équipement)

K - Séquenceur iTEC™, séquences 3 et 4 (suivant équipement)³

L - Commandes de l'accoudoir CommandARM™

M - Interrupteur de PDF arrière

N - Levier de commande du distributeur auxiliaire V (suivant équipement)

O - Levier de commande du distributeur auxiliaire IV (suivant équipement)

Le port USB situé sous le compartiment de stockage de l'accoudoir CommandARM™ est uniquement utilisé à des fins de diagnostic.
