Utilisation des contrôles de position TouchSet™

RXA0099916-UN-08DEC08

RXA0117606-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Distributeur auxiliaire

RXA0107016-UN-02AUG10

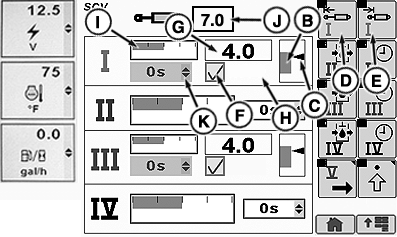

Page des distributeurs auxiliaires

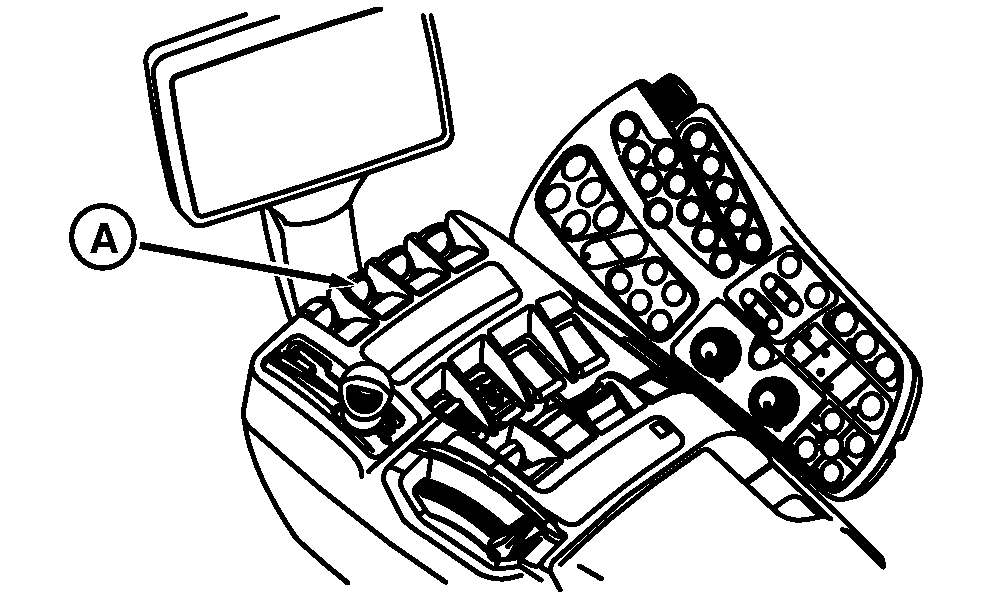

A - Levier de commande du distributeur auxiliaire I

B - Plage de l'équipement

C - Indicateur d'équipement

D - Touche programmable Réglage extension

E - Touche programmable Réglage rétraction

F - Case à cocher de mode de fonction

G - Position de l'équipement

H - Etat mode dispositif

I - Graphique à barres de débit du verrouillage

J - Champ du débit de verrouillage

K - Liste déroulante Temporisation du verrouillage

ATTENTION: Éviter tout risque de blessure grave, voire mortelle. Ne pas essayer d'installer des capteurs de contrôle de position sur des équipements pour lesquels ils ne sont pas conçus. Voir le livret d'entretien de l'équipement.

Le déplacement du contrôleur, du capteur, des connecteurs ou de la tringlerie de l'équipement pendant que le moteur est en marche peut provoquer un mouvement imprévu. Rester à l'écart de l'équipement lors du démarrage du moteur.

Le distributeur auxiliaire I du tracteur sert à relever, abaisser et régler la position de l'équipement par commande électronique, sans devoir quitter la cabine.

1. Brancher l'équipement au tracteur.

2. Sélectionner le bouton Menu.

3. Sélectionner la touche programmable Distributeur auxiliaire.

   NOTE: Lors de l'utilisation du panneau TouchSet™, le distributeur auxiliaire doit être réglé pour ce mode de fonction. Voir la section Distributeurs auxiliaires.

   Le réglage de hauteur se trouve dans la partie supérieure de la zone grise, la plage de l'équipement (B). La limite de descente (réglage de profondeur) se trouve dans la partie inférieure de la plage de l'équipement. La position actuelle de l'équipement est indiquée par l'indicateur (C).

   Le déplacement du levier du distributeur auxiliaire 1 (A) en position cran d'arrêt sortie ou rétractée avec TouchSet™ en AUTO (H) commandera la position de l'équipement par rapport au point de consigne établi.

   Le mouvement rapide du levier du distributeur auxiliaire I dans la zone d'extension ou de rétraction suivi d'un retour en position centrale avec TouchSet™ en AUTO entraîne le réglage de la position de l'équipement vers le haut ou vers le bas d'une quantité fixée. Les mouvements “par petit coup” répétés du levier sont additionnés.

4. Avec le levier du distributeur auxiliaire I, abaisser l'équipement à la profondeur souhaitée tout en surveillant l'équipement et la position (G) de l'équipement sur le CommandCenter™.

5. Lorsque l'équipement est à la profondeur souhaitée, tourner la molette pour accéder à la touche programmable Extension (D) et la sélectionner en appuyant sur le bouton Confirmer.

6. Avec le levier du distributeur auxiliaire I, monter l'équipement à la hauteur souhaitée tout en surveillant l'équipement et la plage de position de l'équipement sur le CommandCenter.

7. Lorsque l'équipement est à la hauteur souhaitée, tourner la molette pour accéder à la touche programmable Rétraction (E) et la sélectionner en appuyant sur le bouton Confirmer.

8. Tourner la molette pour accéder au graphique à barres (I). Appuyer sur le bouton Confirmer pour mettre en surbrillance. Tourner la molette pour régler le débit. Appuyer de nouveau sur le bouton Confirmer.

   NOTE: Le graphique à barres (I) indique le débit de verrouillage et la valeur du débit est indiquée dans le champ (J). La liste déroulante de la temporisation du verrouillage (K) ne peut pas être réglée si la case de mode de fonction (F) est cochée. Voir “Mode standard” dans la section “Circuit hydraulique et distributeurs auxiliaires”.
