Utilisation de la PDF avant (suivant équipement)

RXA0118328-UN-13JUL11

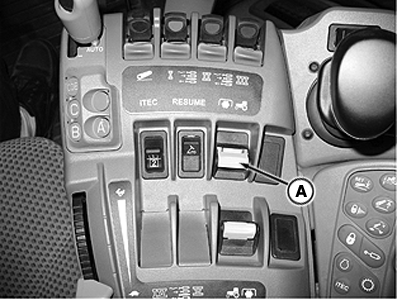

Accoudoir CommandARM™

RXA0117154-UN-18MAY11

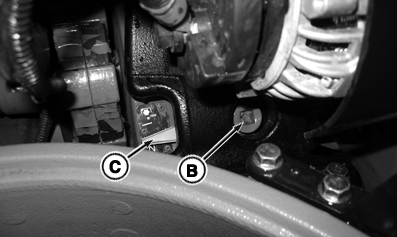

Déconnexion PDF avant - Côté droit de l'entraînement auxiliaire avant

A - Interrupteur de PDF avant

B - Déconnexion de PDF avant

C - Fanion de déconnexion de PDF avant

ATTENTION: Éviter les risques de blessures. Arrêter le moteur et attendre l'arrêt complet de l'arbre d'entraînement de la PDF avant de procéder au réglage, à la connexion ou au nettoyage d'un équipement entraîné par la PDF.

Toujours désengager la PDF lorsqu'elle n'est pas utilisée.

La PDF peut être engagée ou désengagée sans utiliser l'embrayage.

NOTE: Le témoin d'alerte d'entretien clignote, un message apparaît sur l'écran du CommandCenter™ et un signal retentit si le conducteur quitte son fauteuil en laissant la PDF engagée. La PDF ne se désengage pas lorsque le fauteuil du conducteur est inoccupé.

Appuyer vers le bas et vers l'avant sur l'interrupteur de la PDF (A) pour engager la PDF. Le témoin de la PDF avant s'allume sur le moniteur de la console d'angle.

IMPORTANT: Si la PDF se désengage pendant le démarrage lors d'une utilisation par temps froid, attendre 5 minutes avant de la réengager pour éviter toute détérioration.

Si le régime de PDF chute sous 100 tr/min pendant plus d'une seconde en fonctionnement normal, la PDF avant est désenclenchée. Le témoin “Information” s'allume.

Si le régime moteur chute sous 500 tr/min alors que la PDF tourne ou qu'elle est enclenchée, la PDF avant s'arrête pour éviter un calage du moteur.

Tirer l'interrupteur de PDF vers l'arrière pour débrayer, le frein de PDF se serre automatiquement.

NOTE: Si le moteur est arrêté puis remis en marche quand la PDF est enclenchée, la PDF ne fonctionnera pas. Dans ce cas, désactiver l'interrupteur de PDF puis réenclencher la PDF.

Déconnexion de PDF avant

Tourner dans le sens inverse des aiguilles d'une montre le dispositif de déconnexion de la PDF avant (B) lorsque la PDF avant n'est pas utilisée afin d'économiser du carburant. À l'aide d'une roue à rochet de 1/2 in ou d'une barre de débourrage, tourner le dispositif de déconnexion de PDF avant dans le sens des aiguilles d'une montre pour engager et dans le sens inverse des aiguilles d'une montre pour désengager la PDF. Le fanion de déconnexion de PDF avant indique si la PDF avant est engagée (vers le haut) ou désengagée (vers le bas).

Fonctionnement de la PDF avant par temps froid

ATTENTION: Éviter les risques de blessures. Interdire aux personnes de se tenir dans le voisinage de la PDF. L'arbre de PDF ou l'équipement connecté peut tourner lorsque le moteur est démarré par temps froid.

Lorsqu'une baisse en dessous de -5 °C (23 °F) de la température de l'air est attendue, mettre de l'huile John Deere™ Low Viscosity Hy-Gard™ dans le réservoir intégré dans la PDF avant.

D'autres huiles peuvent être utilisées si elles satisfont à la norme John Deere™ JDM J20D.
