Commande de la PDF arrière

RXA0117156-UN-18MAY11

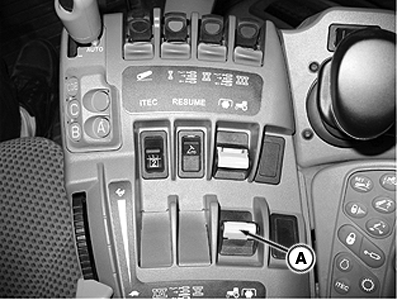

Accoudoir CommandARM™

A - Interrupteur de PDF arrière

ATTENTION: Éviter les risques de blessures. Arrêter le moteur et attendre l'arrêt complet de l'arbre d'entraînement de la PDF avant de procéder au réglage, à la connexion ou au nettoyage d'un équipement entraîné par la PDF.

Toujours désenclencher la PDF lorsqu'elle n'est pas utilisée.

La PDF peut être engagée ou désengagée sans utiliser l'embrayage.

NOTE: Le témoin d'alerte d'entretien clignote, un message apparaît sur l'écran du CommandCenter™ et un signal retentit si le conducteur quitte son fauteuil en laissant la PDF engagée. La PDF ne se désengage pas lorsque le fauteuil du conducteur est inoccupé.

Appuyer vers le bas et vers l'avant sur l'interrupteur de la PDF (A) pour engager la PDF. Le témoin de la PDF s'allume sur le moniteur de la console d'angle.

IMPORTANT: Si la PDF se désengage pendant le démarrage lors d'une utilisation par temps froid, attendre 5 minutes avant de la réengager pour éviter toute détérioration.

Si le régime de PDF chute sous 100 tr/min pendant plus d'une seconde en fonctionnement normal, la PDF arrière est désenclenchée. Le témoin d'information s'allume.

Si le régime moteur chute sous 500 tr/min alors que la PDF tourne ou qu'elle est enclenchée, la PDF arrière s'arrête pour éviter un calage du moteur.

Tirer l'interrupteur de PDF vers l'arrière pour débrayer, le frein de PDF se serre automatiquement.

NOTE: Si le moteur est arrêté puis remis en marche quand la PDF est enclenchée, la PDF ne fonctionnera pas. Dans ce cas, désactiver l'interrupteur de PDF puis réenclencher la PDF.

NOTE: Si la case à cocher d'activation de le contacteur de commande à distance de PDF est sélectionnée dans le CommandCenter, mais qu'un interrupteur d'aile de PDF arrière n'est pas installé, l'interrupteur de PDF arrière ne fonctionnera pas tant que la case à cocher est désélectionnée dans le CommandCenter.
