Contacteur de commande à distance de PDF avant (suivant équipement)

RXA0117608
RXA0117608-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable PDF

RXA0117780
RXA0117780-UN-09JUN11

Page d'accueil PDF CommandCenter™

RXA0117781
RXA0117781-UN-09JUN11

RXA0117158
RXA0117158-UN-18MAY11

Bouton PDF avant

A - Case à cocher d'activation du contacteur de commande à distance de PDF

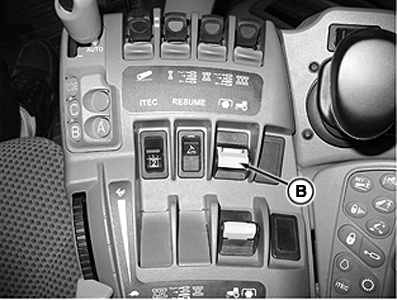

B - Interrupteur de PDF avant

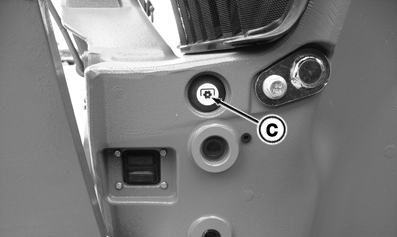

C - Bouton externe de PDF avant


La PDF avant peut être actionnée depuis l'extérieur de la cabine.

  1. Sélectionner le bouton Menu.

  2. Sélectionner la touche programmable PDF.

  3. Cocher la case à cocher d'activation du contacteur de commande à distance de PDF (A) sur le CommandCenter™ afin d'activer le bouton externe de PDF avant (C).

  4. Pousser l'interrupteur de PDF avant (B) vers le bas et vers l'avant. Le témoin de PDF avant s'allume. Un signal sonore continu retentit et les feux de détresse clignotent. (La PDF n'a pas encore démarré.)

  5. Presser et maintenir le bouton externe de PDF avant (C). La PDF avant démarre lentement. Les feux de détresse s'éteignent.

    • Appuyer et maintenir l'interrupteur pendant au moins 4 secondes.
      • Les feux de détresse s'éteignent
      • La PDF continue de fonctionner
    • Relâcher l'interrupteur dans les 4 secondes.
      • La PDF s'arrête lentement
      • Un signal sonore continu retentit
      • Les feux de détresse clignotent

Désenclencher la PDF avant en pressant le bouton externe de PDF avant (C) (un avertissement sonore retentit et les feux de détresse clignotent) OU tirer en arrière l'interrupteur de PDF avant (B) à l'intérieur de la cabine.

Revenir au fonctionnement normal de l'interrupteur de PDF en appuyant sur la moitié supérieure de l'interrupteur de PDF avant (B) afin de désactiver le contacteur de commande à distance de PDF.

NOTE: Si la PDF avant est enclenchée depuis la cabine, elle peut être désenclenchée via le contacteur de commande à distance de PDF. Si la PDF avant est désenclenchée depuis la cabine, il faut répéter les étapes 1 à 3 pour réactiver le contacteur de commande à distance de PDF avant.


CommandARM est une marque commerciale de Deere & Company

CommandCenter est une marque commerciale de Deere & Company

ZE59858,0000772-28-20111128
