Contacteur de commande à distance de PDF arrière (suivant équipement)

RXA0117608-UN-10JUN11

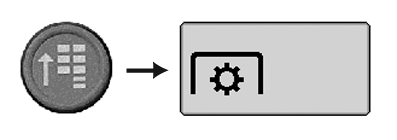

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable PDF

RXA0117780-UN-09JUN11

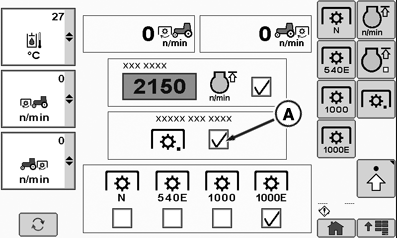

Page d'accueil PDF CommandCenter™

RXA0117782-UN-09JUN11

RXA0117159-UN-18MAY11

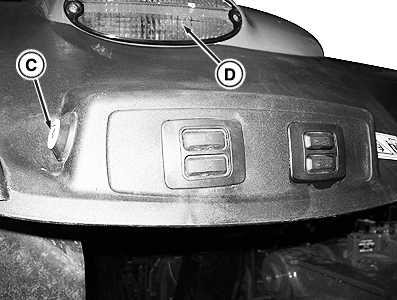

Aile arrière droite

A - Case à cocher d'activation du contacteur de commande à distance de PDF

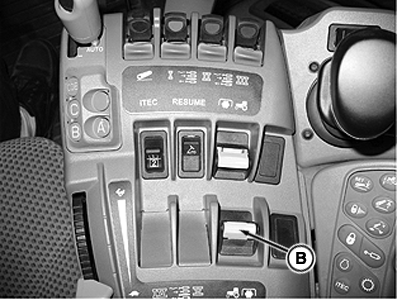

B - Interrupteur de PDF arrière

C - Bouton externe de PDF arrière

D - Feux de détresse

1. Sélectionner le bouton Menu.

2. Sélectionner la touche programmable PDF.

3. Cocher la case à cocher d'activation du contacteur de commande à distance de PDF (A) sur le CommandCenter™ afin d'activer le bouton externe de PDF arrière (C).

4. Pousser l'interrupteur de PDF arrière (B) vers le bas et vers l'avant. Le témoin de PDF arrière s'allume. Un avertissement sonore retentit et les feux de détresse (D) clignotent. (La PDF n'a pas encore démarré.)

5. Presser et maintenir le bouton externe de PDF arrière (C). La PDF arrière démarre lentement. Les feux de détresse s'éteignent.

   • Appuyer et maintenir l'interrupteur pendant au moins 4 secondes.
     • Les feux de détresse s'éteignent
     • La PDF continue de fonctionner
   • Relâcher l'interrupteur dans les 4 secondes.
     • La PDF s'arrête lentement
     • Un signal sonore continu retentit
     • Les feux de détresse clignotent



Désenclencher la PDF arrière en appuyant sur le bouton externe de PDF arrière (C) [un avertissement sonore retentit et les feux de détresse (D) clignotent] OU tirer en arrière l'interrupteur de PDF arrière (B) à l'intérieur de la cabine.

Revenir au fonctionnement normal de l'interrupteur de PDF en appuyant sur la moitié supérieure de l'interrupteur de PDF arrière (B) afin de désactiver le contacteur de commande à distance de PDF.

NOTE: Si la PDF arrière est enclenchée depuis la cabine, elle peut être désenclenchée via le contacteur de commande à distance PDF. Si elle est désenclenchée depuis la cabine, il faut répéter les étapes 1 à 3 pour réactiver le contacteur de commande à distance.
