Commande électrohydraulique à levier unique (suivant équipement)

RXA0116155-UN-06MAY11

RXA0117610-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Distributeur auxiliaire → Touche programmable Réglages avancés

RXA0117181-UN-18MAY11

Réglages de distributeur auxiliaire CommandCenter™

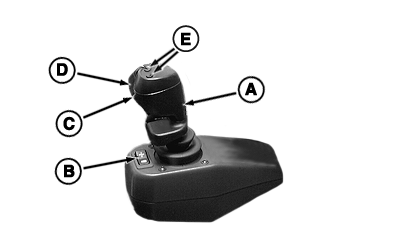

A - Commande à levier unique

B - Interrupteur de verrouillage pour le transport

C - Interrupteur à bascule

D - Verrouillage du contacteur de sécurité

E - Boutons de passage des vitesses (suivant équipement)

F - Case à cocher d'activation de la commande à levier unique

G - Commandes de mouvement longitudinal

H - Commandes de gauche/droite

I - Commandes auxiliaires

IMPORTANT: Si la commande à levier unique électrohydraulique est installée sur l'accoudoir CommandARM™ ou sur l'accoudoir côté droit, le levier peut entrer en contact avec la console de droite si le siège est placé en position de pivotement entièrement à droite. Pour éviter ce problème, vérifier le pivotement du fauteuil ainsi que sa hauteur et son réglage sur l'axe longitudinal.

NOTE: Régler le verrouillage minuté à 0 (pas de verrouillage minuté) pour manoeuvrer un chargeur avec le levier multifonction.

Utilisation des distributeurs auxiliaires avec la commande à levier unique

La commande à levier unique (A) sert à commander n'importe quelle combinaison de distributeurs auxiliaires avant ou arrière.

L'interrupteur (B) permet de verrouiller les fonctions électrohydrauliques pour les distributeurs auxiliaires alors configurés pour la commande à levier unique.

Le verrouillage du contacteur de sécurité (D) empêche toute utilisation involontaire de la commande à levier unique. La commande à levier unique ne peut être utilisée que si l'actionneur est ouvert (la main de l'utilisateur doit le maintenir ouvert). L'actionneur doit être fermé au moins une fois après le démarrage, avant d'utiliser l'une des fonctions de commande à levier unique. Si la commande à levier unique n'est pas utilisée pendant plus de dix minutes avec l'actionneur ouvert, toutes les fonctions associées à la commande à levier unique sont verrouillées. Pour déverrouiller, lâcher le verrouillage pendant quelques instants pour qu'il se ferme.

Les tracteurs équipés de transmissions PowrQuad™ PLUS, AutoQuad™ PLUS ou CommandQuad™ et de la commande à levier unique comportent sur la commande à levier unique les boutons de passage des vitesses (E).

1. Sélectionner le bouton Menu.
2. Sélectionner la touche programmable Distributeur auxiliaire.
3. Sélectionner la touche programmable Réglages avancés.

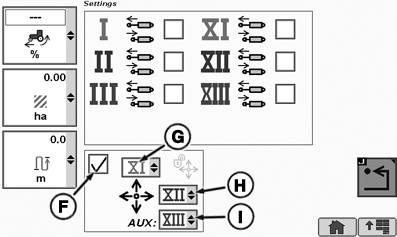

Pour activer la commande à levier unique, sélectionner la case à cocher d'activation de la commande à levier unique. Tout distributeur auxiliaire peut commander le mouvement longitudinal (avant-arrière) (G), le mouvement transversal (gauche/droite) (H) et le mouvement auxiliaire (I). Pour modifier ces réglages, sélectionner le menu déroulant souhaité et sélectionner le distributeur auxiliaire souhaité. Le mouvement auxiliaire est commandé par l'interrupteur à bascule (C) situé sur la commande à levier unique.

Si le chargeur est relié correctement au tracteur, le conducteur peut régler n'importe quel distributeur auxiliaire sur n'importe quel axe de la commande à levier unique.

NOTE: La fonction AUX ne permet le verrouillage ni le flottement.

Position de flottement: Lorsque la position flottante est activée, il n'est plus nécessaire que le verrouillage du contacteur de sécurité reste ouvert.
