Changement d'embout de PDF (suivant équipement)

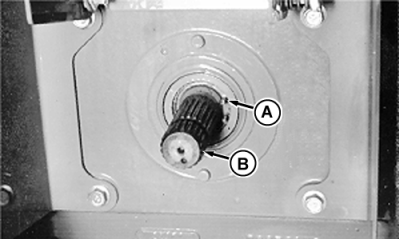

RW21879A-UN-02AUG99

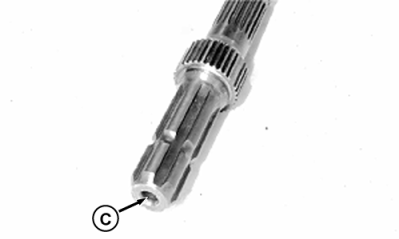

RW21883A-UN-02AUG99

A - Circlip

B - Arbre

C - Alésage

ATTENTION: Éviter les risques de blessures. L'arbre de PDF peut être chaud après le fonctionnement. Le laisser refroidir avant de le changer.

IMPORTANT: L'équipement ne peut fonctionner avec un embout d'arbre de 35 mm (1-3/8 in) à 540 tr/min que si la puissance qui lui est fournie ne dépasse jamais 60 kW (80 ch). L'utilisation de la PDF à un régime inférieur sous une charge lourde risque de l'endommager. L'embout d'arbre de 35 mm (1-3/8 in) à 1000 tr/min doit être utilisé pour des charges inférieures à 115 kW (154 ch). L'embout d'arbre de 45 mm (1-3/4 in) à 1000 tr/min doit être utilisé si des charges plus lourdes sont attendues.

1. Tourner les extrémités du circlip pour les aligner avec le méplat de l'arbre de sortie de PDF.

2. Retirer le circlip (A) et sortir l'arbre (B).

3. Nettoyer soigneusement l'embout. Enduire les cannelures de graisse John Deere™ HD Non-Clay (sans argile).

4. IMPORTANT: Éviter d'endommager la PDF. Nettoyer soigneusement l'alésage (C) avant d'installer l'embout 1000 tr/min.

   Installer l'embout dans le carter de la PDF.

   Arbre à 540 tr/min — Lors de l'installation de l'arbre, le tourner dans un sens puis dans l'autre pour qu'il s'installe correctement dans son logement; continuer à pousser l'arbre pendant la pose du circlip.

   Arbre 1000 tr/min—Tourner l'arbre d'avant en arrière lors de la pose jusqu'à sentir son engagement.

   NOTE: L'embout est correctement inséré lorsqu'un effort important est nécessaire pour le tourner.

5. Reposer le circlip dans la gorge pour maintenir l'arbre de sortie de PDF. Aligner les extrémités du circlip avec le méplat de l'arbre.

IMPORTANT: S'assurer de sélectionner le régime correct (540 ou 1000 tr/min) après avoir changé l'arbre de PDF. La PDF se désengage si la vitesse ne correspond pas à la taille de l'arbre. Voir Fonctionnement de la PDF arrière à sélecteur de deux régimes (suivant équipement) dans cette section.

Arbre de PDF	Régime de PDF
35 mm (1-3/8 in) 6 cannelures	540 tr/min / 540E tr/min
35 mm (1-3/8 in) 21 cannelures	1000 tr/min / 1000E tr/min
45 mm (1-3/4 in) 20 cannelures	1000 tr/min
