Montage des masses Quik-Tatch™

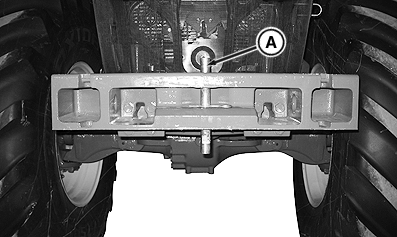

RXA0113873-UN-09FEB11

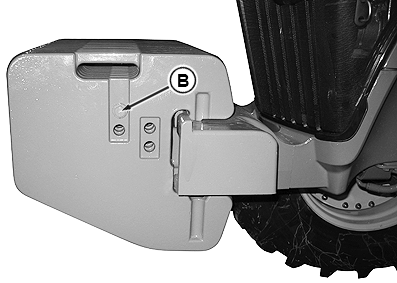

RXA0112537-UN-14DEC10
A - Axe centrale
B - Vis de retenue
Il est possible d'installer jusqu'à 24 masses Quik-Tatch™ sur les tracteurs.Si nécessaire, installer la même quantité de masses Quik-Tatch™ de chaque côté de l'axe central (A). Les deux premières masses doivent être installées par paire.
Pour maintenir six masses ou moins en place, insérer des vis de retenue (B) dans les trous et les fixer avec un écrou. Serrer au couple prescrit.
| Objet de la mesure | Nature de la mesure | Valeur prescrite |
| Boulons de fixation | Couple de serrage | 170 Nm (125 lb-ft) |

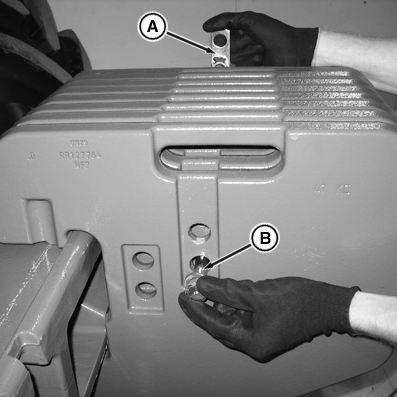

RXA0113871-UN-09FEB11
A - Arrêtoirs
B - Boulon de fixation
Si huit masses ou plus sont utilisées, y insérer des arrêtoirs (A), en alternant les alésages vers le haut et vers le bas. Serrer les boulons de fixation (B) au couple prescrit.
| Objet de la mesure | Nature de la mesure | Valeur prescrite |
| Boulons de fixation | Couple de serrage | 170 Nm (125 lb-ft) |
|
ZE59858,0000778-28-20110511 |
