Utilisation de la PDF arrière à sélecteur trois régimes (suivant équipement)

RXA0117608-UN-10JUN11

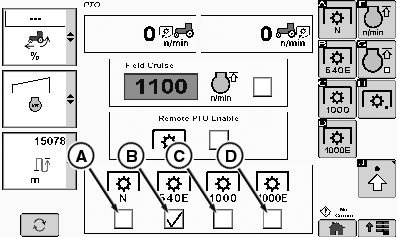

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable PDF

RXA0111481-UN-14OCT10

A - Position neutre

B - Position 540E tr/min

C - Position 1000 tr/min

D - Position 1000E tr/min

IMPORTANT: Veiller à ce que le régime sélectionné pour la PDF convienne à l'équipement attelé. Un régime incorrect peut provoquer de graves détériorations de l'équipement. De plus, un régime moteur excessif peut entraîner un surrégime de la PDF et, par conséquent, des détériorations de l'équipement.

IMPORTANT: L'équipement ne peut fonctionner à 540 tr/min que si la puissance qui lui est fournie ne dépasse jamais 60 kW (80 ch). L'utilisation de la PDF à un régime inférieur sous une charge lourde risque de l'endommager.

IMPORTANT: Ne jamais tenter de changer le régime de la PDF lorsque son arbre est en rotation ou que son embrayage est enclenché. Les manchons baladeurs de la PDF pourraient être endommagés.

1. Sélectionner le bouton Menu.
2. Sélectionner la touche programmable PDF.

Sélectionner le régime de PDF souhaité dans le CommandCenter™. Les régimes de PDF changent en fonction de l'équipement.

Appuyer vers le bas et l'avant sur l'interrupteur de la PDF arrière pour l'embrayer. Le témoin de PDF indique l'engagement de la PDF.

IMPORTANT: Veiller à sélectionner le régime correct (540 ou 1000 tr/min) après avoir changé l'arbre de PDF. La PDF se désengage si la vitesse ne correspond pas à la taille de l'arbre.

Arbre de PDF	Régime de PDF
35 mm (1-3/8 in) 6 cannelures	540 tr/min / 540E tr/min
35 mm (1-3/8 in) 21 cannelures	1000 tr/min / 1000E tr/min
45 mm (1-3/4 in) 20 cannelures	1000 tr/min

NOTE: Appliquer le régime moteur adéquat lors du passage à une PDF 540E ou 1000E.
