Utilisation de la PDF arrière à 2 régimes (suivant équipement)

IMPORTANT:

RXA0112530-UN-14DEC10

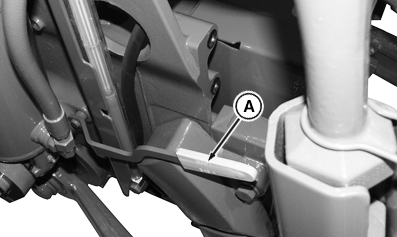

A - Levier de sélection de PDF

IMPORTANT: L'équipement ne peut fonctionner avec un embout d'arbre de 35 mm (1-3/8 in) à 540 tr/min que si la puissance qui lui est fournie ne dépasse jamais 60 kW (80 ch). L'utilisation de la PDF à un régime inférieur sous une charge lourde risque de l'endommager. L'embout d'arbre de 35 mm (1-3/8 in) à 1000 tr/min doit être utilisé pour des charges inférieures à 115 kW (154 ch). L'embout d'arbre de 45 mm (1-3/4 in) à 1000 tr/min doit être utilisé si des charges plus lourdes sont attendues.

IMPORTANT: Ne jamais tenter de changer le régime de la PDF lorsque son arbre est en rotation ou que son embrayage est enclenché. Les manchons baladeurs de la PDF pourraient être endommagés.

Appuyer vers le bas et l'avant sur l'interrupteur de la PDF arrière pour l'embrayer. Le témoin de PDF indique l'engagement de la PDF.

Pousser le levier de sélection de PDF (A) vers le bas pour sélectionner le régime de 540 tr/min. Tirer le levier de sélection de PDF vers le haut pour sélectionner le régime de 1000 tr/min.

IMPORTANT: S'assurer de sélectionner le régime correct (540 ou 1000 tr/min) après avoir changé l'arbre de PDF. La PDF se désengage si la vitesse ne correspond pas à la taille de l'arbre.

Arbre de PDF	Régime de PDF
35 mm (1-3/8 in) 6 cannelures	540 tr/min / 540E tr/min
35 mm (1-3/8 in) 21 cannelures	1000 tr/min / 1000E tr/min
45 mm (1-3/4 in) 20 cannelures	1000 tr/min
