Réglage de la limite de consigne supérieure du relevage

1. Sélectionner le bouton de raccourci de la limite de consigne supérieure (A).


   RXA0107325-UN-16APR10

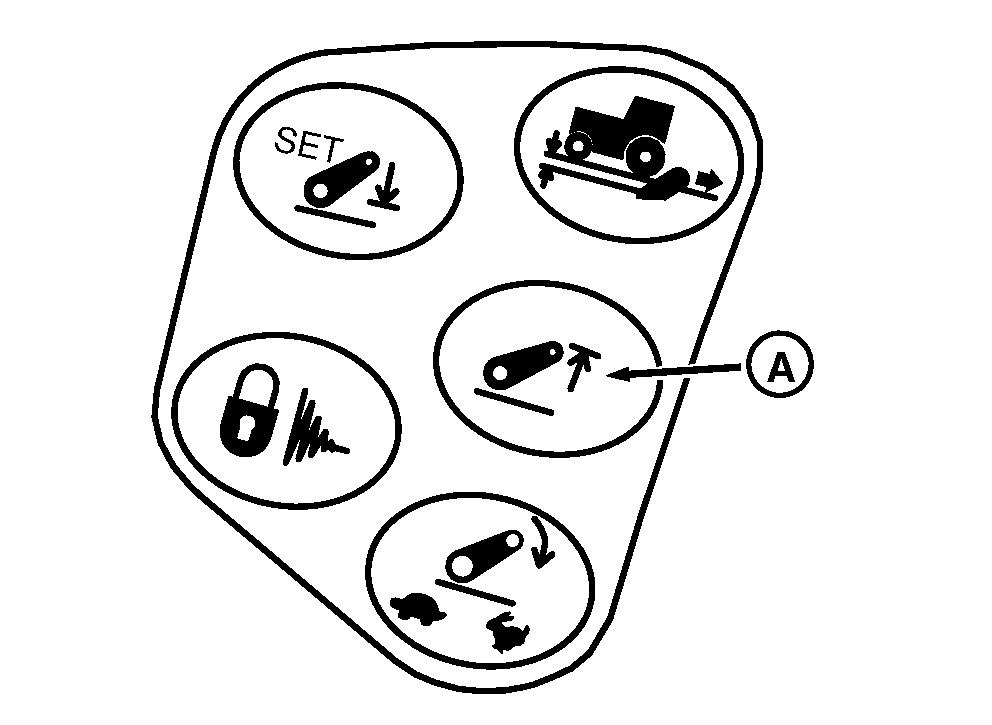

   Bouton de raccourci Limite de consigne supérieure du relevage


   RXA0113355-UN-11FEB11

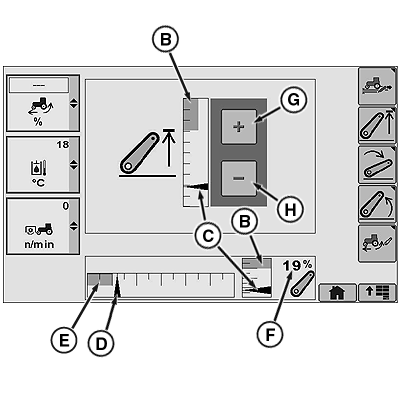

   Page de la limite de consigne supérieure du relevage

   A - Bouton de raccourci Limite de consigne supérieure

   B - Limite supérieure préréglée

   C - Indicateur de position du relevage

   D - Indicateur de profondeur commandée

   E - Indicateur de profondeur de travail

   F - Valeur de position du relevage

   G - Augmentation de valeur sur écran tactile (suivant équipement)

   H - Diminution de valeur sur écran tactile (suivant équipement)

   NOTE: Les modifications de la limite de consigne supérieure sont valables immédiatement.

---




2. Observer l'indicateur de position du relevage (C). Au fur et à mesure que la position du relevage est réglée, le graphique à barres le reflète. Sur les tracteurs équipés d'écran tactiles, régler la position du relevage à l'aide des touches programmables d'augmentation (G) et de diminution (H). Sur les tracteurs sans écran tactile, régler la position du relevage à l'aide de la molette.
