Identification des commandes et des contacteurs de l'attelage

RXA0107323-UN-16APR10

RXA0113352-UN-11FEB11

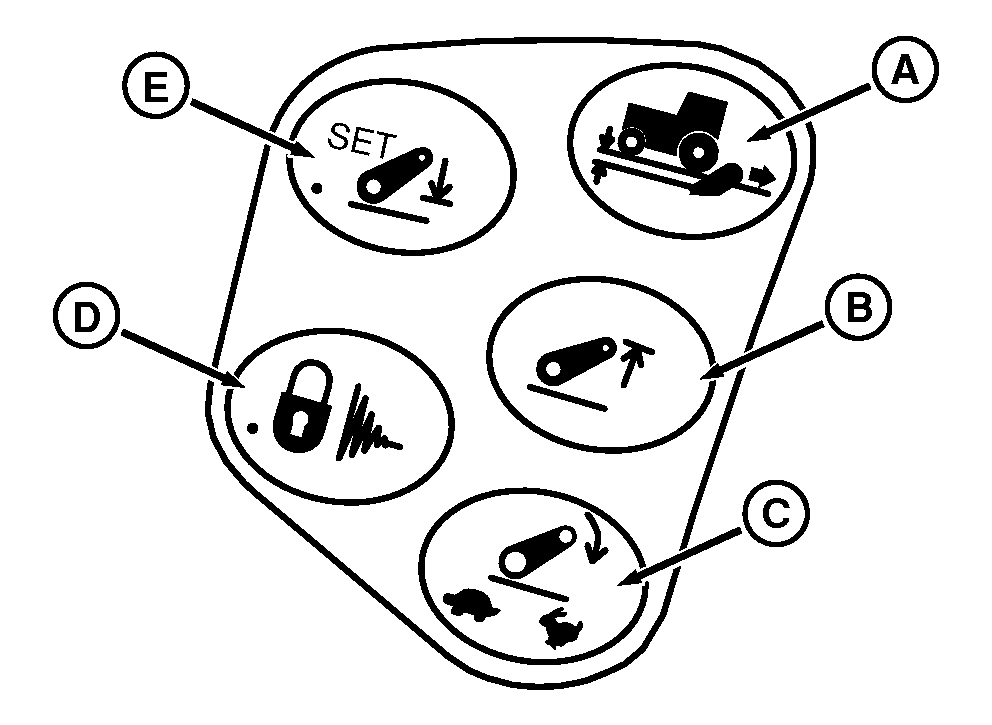

Touches programmables

RXA0107248-UN-07APR10

Levier du relevage

A - Bouton de raccourci Effort/position

B - Bouton de raccourci Limite de consigne supérieure

C - Bouton de raccourci Vitesse de descente

D - Touche de verrouillage/d'amortissement de transport

E - Bouton Réglage profondeur de travail

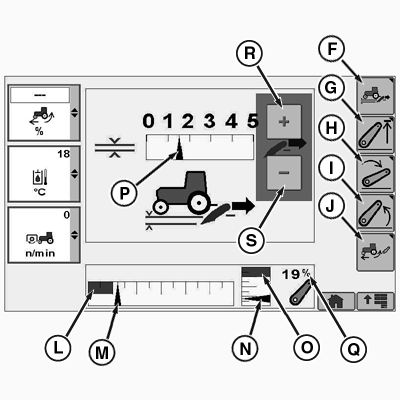

F - Touche programmable Effort/position

G - Touche programmable Limite supérieure

H - Touche programmable Vitesse de descente

I - Touche programmable Vitesse de montée

J - Touche programmable Réaction au patinage du relevage

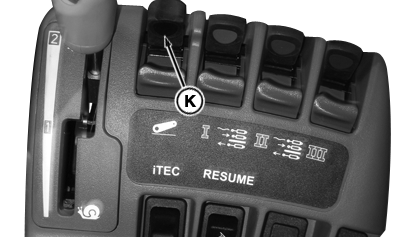

K - Levier de commande du relevage

L - Indicateur de profondeur de travail

M - Indicateur de profondeur commandée

N - Indicateur de position du relevage

O - Limite de consigne supérieure

P - Effort/position

Q - Valeur de position du relevage

R - Augmentation de valeur sur écran tactile (suivant équipement)

S - Diminution de valeur sur écran tactile (suivant équipement)

Sélectionner la page souhaitée en appuyant sur le bouton de raccourci correspondant (A, B ou C).

• A - Bouton de raccourci Effort/position
• B - Bouton de raccourci Limite de consigne supérieure
• C - Bouton de raccourci Vitesse de descente

Réglage de la profondeur de travail

• À l'aide du levier de commande du relevage (K), abaisser l'équipement jusqu'à la profondeur de travail désirée.
• Sélectionner le bouton Réglage profondeur de travail (E) pour enregistrer la profondeur de travail.

Virage en bout de champ

• En bout de champ, tirer le levier pour l'amener dans le verrouillage de relevage et le relâcher. Le relevage monte alors jusqu'à la limite de consigne supérieure (O).
• Après le virage, pousser le levier pour l'amener dans le verrouillage d'abaissement puis le relâcher. Le relevage s'abaisse à la profondeur de travail (L).

Les informations sur la commande du relevage apparaissent dans la partie inférieure des pages du relevage sur le CommandCenter™. La profondeur commandée est représentée par l'indicateur (M). Le réglage de la limite inférieure du relevage est représenté par l'indicateur de profondeur de travail (L). Une pression sur le bouton Réglage profondeur de travail (E) entraîne le déplacement et l'alignement de l'indicateur de profondeur de travail (L) sur l'indicateur de profondeur commandée (M). La valeur de position du relevage (Q) représente la position actuelle du relevage en pourcentage alors que la position actuelle du relevage est affichée par l'indicateur de position du relevage (N). Lorsque le relevage est abaissé, la valeur de position de relevage est de 0%. Lorsque le relevage est levé, la valeur de position de relevage est de 100%.

Verrouillage/amortissement de transport

ATTENTION: Pour éviter toute blessure et tout dégât matériel, activer le verrouillage et l'amortissement de transport, avant le transport.

Le bouton de verrouillage/d'amortissement de transport (D) est sélectionné pendant le transport ou pendant les opérations, au cours desquelles le relevage n'est pas utilisé. Pour plus d'informations, voir Utilisation du levier de commande du relevage dans cette section.
