Réglage de la réaction au patinage du relevage

NOTE: Le tracteur doit être équipé du radar, et le contrôle d'effort/position doit être dans le mode contrôle d'effort pour que le patinage du relevage puisse fonctionner. Voir Utilisation du contrôle d'effort dans la présente section.

Le relevage peut être utilisé avec le contrôle d'effort seul, ou avec le contrôle d'effort et le système de patinage. Le réglage du patinage du relevage est indépendant de l'amplitude de réaction à l'effort.

La commande de patinage du relevage utilise les données relatives au patinage des roues pour compléter le système de contrôle d'effort et permettre de maintenir une profondeur de travail uniforme. La commande de patinage des roues ne fonctionne que si le patinage des roues est supérieur à 10%.

Consignes de réglage du taux de réponse1
Cultivateur	2 - 4
Décompacteur	5 - 7
Charrue à socs	7 - 9
Défonceuse en V	8 - 10

1. Sélectionner le bouton Menu.

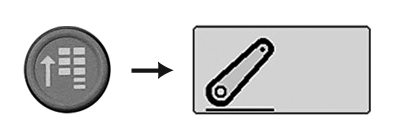

   RXA0117611-UN-10JUN11

   Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Relevage

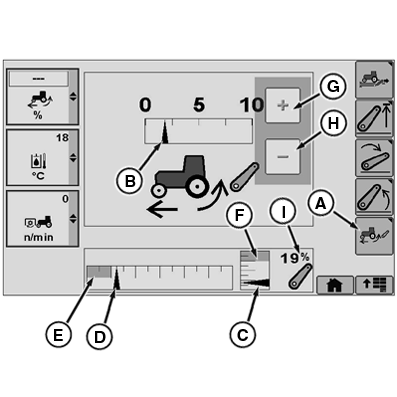

   RXA0113362-UN-11FEB11

   A - Touche programmable Réaction au patinage du relevage

   B - Indicateur de réaction au patinage du relevage

   C - Indicateur de position du relevage

   D - Indicateur de profondeur commandée

   E - Indicateur de profondeur de travail

   F - Limite supérieure préréglée

   G - Augmentation de valeur sur écran tactile (suivant équipement)

   H - Diminution de valeur sur écran tactile (suivant équipement)

   I - Valeur de position du relevage

---




2. Sélectionner la touche programmable Relevage.

3. Sélectionner la touche programmable Réaction au patinage du relevage (A).

4. NOTE: La modification de la réaction au patinage du relevage n'affecte le fonctionnement que si le patinage des roues est supérieur à 10%.

   La réponse au patinage du relevage revient automatiquement à zéro lors du transport (vitesse supérieure à 20 km/h [12.4 mph]).

   Observer l'indicateur de réaction au patinage du relevage (B). Au fur et à mesure que la réaction au patinage du relevage est réglée, le graphique à barres le reflète. Sur les tracteurs équipés d'écran tactiles, régler la réaction au patinage du relevage à l'aide des touches programmables d'augmentation (G) et de diminution (H). Sur les tracteurs sans écran tactile, régler la réaction au patinage du relevage à l'aide de la molette.

   Les valeurs plus élevées procurent une réaction plus importante/plus rapide aux variations du patinage. Les valeurs inférieures procurent une réponse plus faible/plus lente aux variations du patinage.

   Les modifications apportées à la réaction au patinage sont valables immédiatement.
