Utilisation du flottement

Pour les équipements qui reposent entièrement sur les roues de jauge pour commander la profondeur, il est nécessaire que le relevage flotte pour suivre le contour du sol.

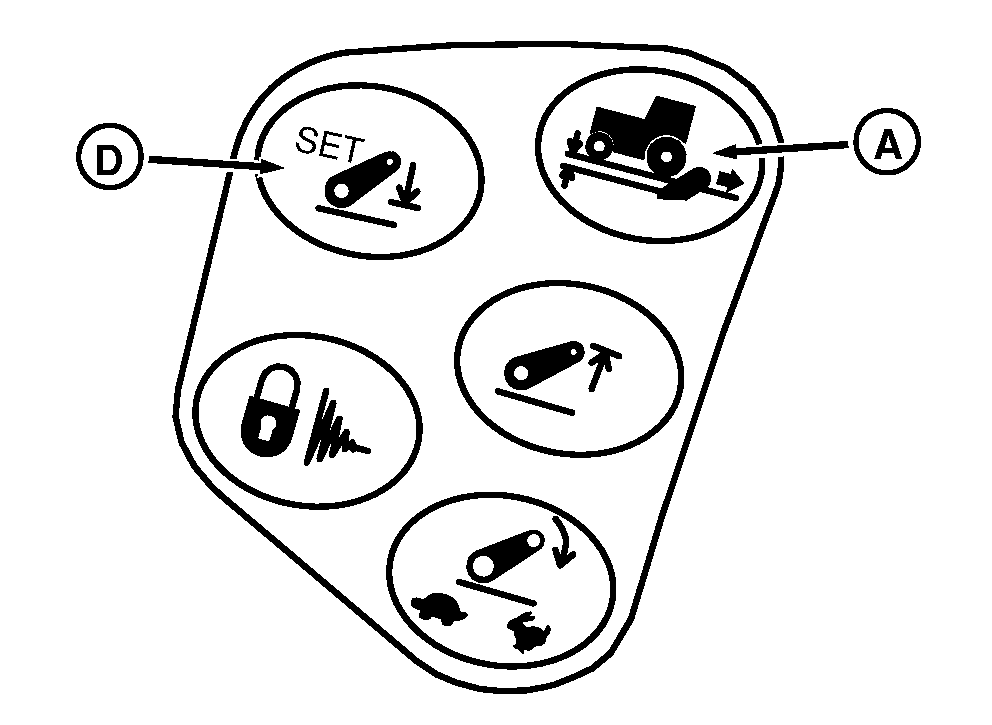

RXA0107327-UN-16APR10

Charge/profond attelage

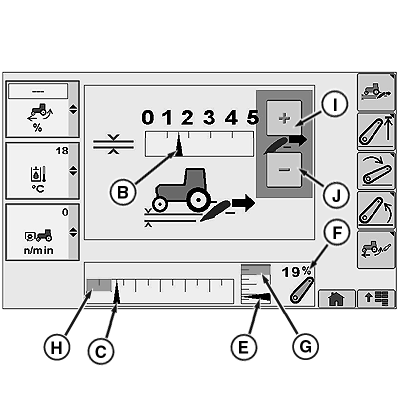

RXA0113364-UN-11FEB11

Charge/profond attelage

A - Bouton de raccourci Effort/position

B - Indicateur effort/position

C - Indicateur de profondeur commandée

D - Bouton Réglage profondeur de travail

E - Indicateur de position du relevage

F - Valeur de position du relevage

G - Indicateur de profondeur de travail

H - Limite d'abaissement du relevage

I - Augmentation de valeur sur écran tactile (suivant équipement)

J - Diminution de valeur sur écran tactile (suivant équipement)

1. Sélectionner le bouton de raccourci Effort/position (A).

2. Régler l'indicateur Effort/position (B) sur la position complètement à gauche, réglage minimum.

3. Maintenir le levier du relevage en avant jusqu'à ce que l'indicateur de profondeur commandée (C) soit tout en bas.

4. Appuyer sur le bouton Réglage de profondeur de travail (D) pour enregistrer la position tout en bas comme réglage de profondeur sauvegardé.

   NOTE: L'indicateur de position (E) indique la position actuelle du relevage.

5. Les bielles de relevage peuvent être réglées de manière à permettre un débattement latéral. Voir “Changement du flottement latéral” dans cette section.
