Utilisation des contacteurs de commande à distance du relevage (suivant équipement)
ATTENTION:
RXA0109282-UN-07FEB11
Contacteurs montés sur l'aile droite

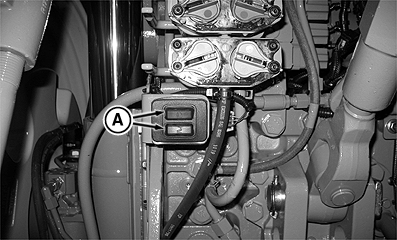

RXA0112400-UN-21DEC10
Contacteurs montés sur distributeur

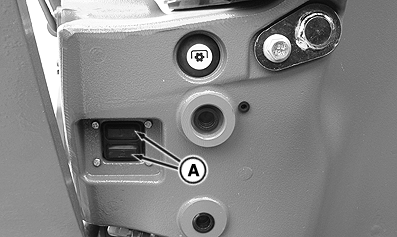

RXA0116176-UN-05MAY11
Contacteurs de relevage avant
A - Contacteurs externes de commande du relevage
B - Contacteurs d'extension / de rétraction du distributeur auxiliaire III
Pour éviter tout risque de blessure ou de détérioration dÛ au mouvement du tracteur, veiller à ce que la boîte soit sur STATIONNEMENT avant d'utiliser les contacteurs de commande à distance du relevage. Rester à l'écart de la zone de débattement de l'équipement lors de l'utilisation de ces contacteurs.Lorsque les contacteurs externes du relevage (A) sont actionnés, le relevage se déplace lentement mais augmente la vitesse au fur et à mesure que le contacteur de relevage est maintenu.
Presser et maintenir les contacteurs externes de commande du relevage (A) pour relever ou abaisser le relevage. Le relevage se déplace plus lentement lorsque les contacteurs de commande à distance sont utilisés. Les contacteurs d'extension / de rétraction du distributeur auxiliaire III (B) sont connectés à la barre de poussée hydraulique.
NOTE: Le levier de commande du relevage ne peut pas être utilisé en même temps que les contacteurs de commande à distance.
|
ZE59858,00007AB-28-20111128 |
