Contrôle du circuit de climatisation

X9811-UN-23AUG88

Attention aux projections de liquide

RXA0116164-UN-06MAY11

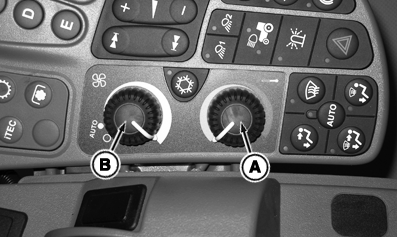

Commandes sur l'accoudoir CommandARM (ClimaTrak)

RXA0116162-UN-06MAY11

Page HVAC™

RXA0116160-UN-06MAY11

A - Bouton de commande de la soufflante (ClimaTrak™)

B - Bouton de commande de la température (ClimaTrak™)

C - Flèche d'indication de température

D - Flèche d'indication de soufflante

E - Bouton de commande de la température (standard)

F - Bouton de commande de la soufflante (standard)

ATTENTION: Éviter tout risque de blessure. En cas de non-respect des instructions d'entretien, du réfrigérant risque de pénétrer dans les yeux et la peau ou de provoquer des brÛlures.

IMPORTANT: Le réfrigérant R-134a doit être utilisé. Ceci nécessite un équipement et un mode d'emploi spéciaux. Consulter le concessionnaire John Deere.

NOTE: Il est normal qu'un peu d'huile suinte du joint de l'arbre du compresseur.

Si la climatisation refroidit de manière intermittente ou ne refroidit pas du tout, procéder aux vérifications suivantes:

• Nettoyer la calandre et le radiateur. Se référer à “Nettoyage du radiateur, des refroidisseurs et du condenseur de climatisation” dans cette section.
• Contrôler et nettoyer les filtres à air de la cabine. Remplacer les filtres si nécessaire. Se reporter à “Nettoyage ou remplacement des filtres à air de la cabine” dans cette section.
• Pour activer ClimaTrak, tourner le bouton de commande de la température (A) au réglage le plus froid, laisser tourner le moteur à 2000 tr/min et tourner le bouton de commande de la soufflante (B) dans le sens des aiguilles d'une montre, vers la position HIGH (HAUTE).

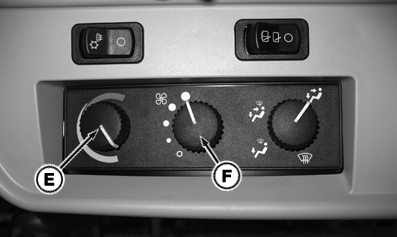

• Pour le système HVAC, tourner le bouton de commande de la température (E) au réglage le plus froid, laisser tourner le moteur à 2000 tr/min et tourner le bouton de commande de la soufflante (F) dans le sens des aiguilles d'une montre jusqu'à la position HIGH (HAUTE).

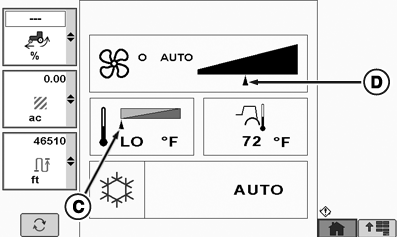

• Pour le ClimaTrak™, la flèche d'indication de la température (C) est complètement à gauche.
• Pour le ClimaTrak™, la flèche d'indication de la soufflante (D) est complètement à droite.

Si les problèmes persistent, consulter le concessionnaire John Deere.
