Vidange de l'huile moteur et remplacement du filtre — Moteur de 6,8 l

IMPORTANT: La teneur en soufre ne doit pas dépasser 0,10%. Une teneur en soufre inférieure à 0,10% est préférable. Se reporter à la section Carburant, lubrifiant et liquide de refroidissement pour plus d'informations sur les intervalles de vidange d'huile.

NOTE: L'intervalle d'entretien lors du rodage initial d'un moteur à manchons humides neuf ou révisé avec additif de rodage doit être d'au moins 100 heures afin d'assurer l'adaptation des surfaces des segments et des chemises. Cet intervalle de 100 heures minimum s'applique à tous les moteurs neufs ou remis à neuf. L'intervalle d'entretien maximal est le même que l'intervalle d'entretien recommandé dans le tableau d'intervalles de vidange d'huile moteur et de remplacement du filtre pour le moteur concerné. Pour confirmer le type de moteur du tracteur, voir la section Numéros d'identification - Enregistrement du numéro de série du moteur, dans ce livret d'entretien.

Pour les vidanges d'huile moteur suivantes, voir Intervalles de vidange d'huile moteur et de remplacement du filtre pour le moteur concerné, dans la section Ingrédients de ce livret d'entretien.

1.
   RXA0109394-UN-16AUG10


   RXA0109427-UN-16AUG10


   RXA0116170-UN-06MAY11

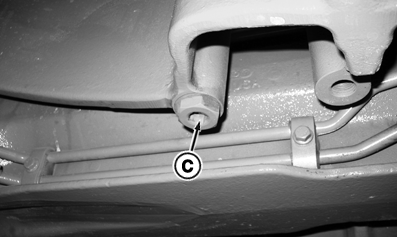

   Bouchon de vidange

   A - Déverrouillage du capot

   B - Boutons de verrouillage

   C - Bouchon de vidange de moteur

   Actionner le moteur pendant 5 minutes environ pour chauffer l'huile.

---




2. Arrêter le moteur et retirer la clé de contact.

3. Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

4. Appuyer sur le bouton de verrouillage (B) pour déposer le garant arrière droit.

5. Retirer le panneau d'accès du moteur.

6. Retirer le bouchon de remplissage du moteur (au niveau de la jauge d'huile).

7. Placer un grand bac sous le bouchon de vidange du moteur (C). Déposer le bouchon pour vidanger l'huile quand le moteur est chaud.

8.
   RXA0110859-UN-29SEP10

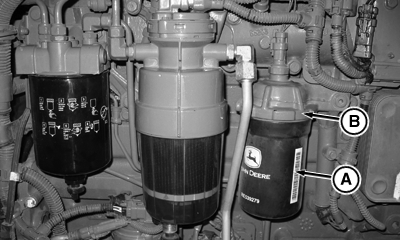

   A - Filtre à huile

   B - Boîtier de filtre à huile

   À l'aide d'une clé pour filtre à huile, retirer le filtre du boîtier (B).

---




9. Jeter le filtre usagé.

10. Lubrifier le joint du filtre neuf avec de l'huile propre.

11. Insérer le filtre (A) jusqu'à ce que le joint touche la surface du boîtier de filtre à huile (B). Serrer à la main d'un 1/2 tour supplémentaire.

12. Remettre en place le bouchon de vidange une fois toute l'huile écoulée du carter moteur. Serrer au couple prescrit.

    Objet de la mesure	Nature de la mesure	Valeur prescrite
    Bouchon de vidange, moteur de 6,8 l	Couple de serrage	102 Nm (75 lb-ft)

13. Remplir le carter moteur d'huile dont la viscosité est adaptée aux conditions saisonnières (voir la section Carburant, lubrifiant et liquide de refroidissement).

    Objet de la mesure	Nature de la mesure	Valeur prescrite
    Carter moteur 6,8 l	Contenance	24,5 l (26 qt)

14. Démarrer le moteur et contrôler qu'il n'y a pas de fuites.

15. Arrêter le moteur. Contrôler à nouveau le niveau d'huile. Ajouter de l'huile selon le besoin.
