Entretien du préfiltre à air du moteur

IMPORTANT: Ne pas retirer les filtres à air du moteur lors de l'entretien du préfiltre.

NOTE: L'intervalle d'entretien peut varier selon les conditions d'utilisation. Si les filtres à air du moteur s'encrassent prématurément, les composants du préfiltre d'admission sont peut être sales. Inspecter et nettoyer ou remplacer les composants du préfiltre.

1.
   RXA0114064-UN-11FEB11


   RXA0119824-UN-17AUG11


   RXA0119825-UN-17AUG11

   A - Couvercle du flexible d'aspiration

   B - Vis du couvercle du flexible d'aspiration

   C - Colliers de flexible d'aspiration

   D - Flexible d'aspiration

   E - Collier du préfiltre

   F - Préfiltre

   G - Clapet antiretour d'aspiration

   H - Vis de fixation du préfiltre

   Déposer le couvercle du compartiment des batteries.

---

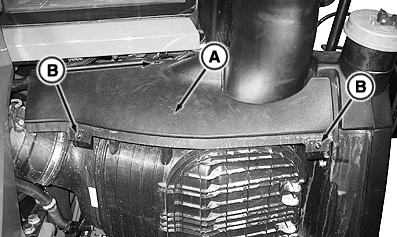

2. Enlever les trois vis (B) fixant le couvercle du flexible d'aspiration (A). Dépose du couvercle du flexible d'aspiration.

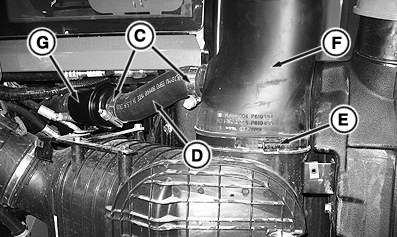

3. Desserrer le collier (E) fixant le préfiltre (F) à la cartouche du filtre à air.

4. Desserrer les colliers (C) fixant le flexible d'aspiration (D) au clapet antiretour d'aspiration (G) et le flexible d'aspiration au préfiltre (F).

5. Déposer le flexible d'aspiration (D).

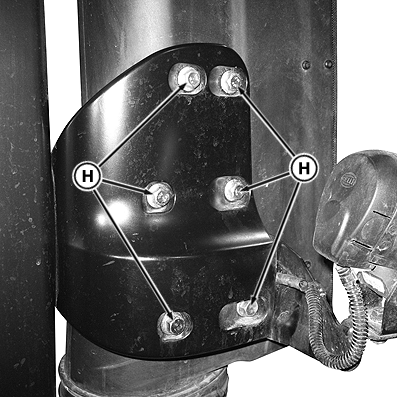

6. Enlever les six vis (H) fixant le préfiltre au support et extraire en soulevant le préfiltre de la cartouche du filtre à air.

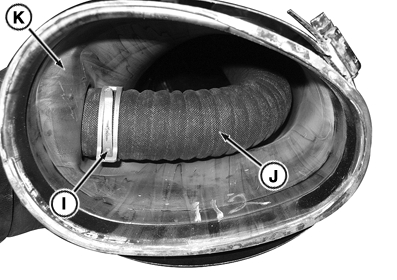

7. Déposer le collier de flexible d'aspiration inférieur (I) afin de déposer le flexible d'aspiration (J) du tube de rallonge de préfiltre (K).


   RXA0119827-UN-18AUG11


   RXA0119828-UN-17AUG11

   I - Collier de flexible d'aspiration inférieur

   J - Flexible d'aspiration

   K - Tube de rallonge du préfiltre

   L - Préfiltre

   M - Tube de rallonge du préfiltre

   N - Collier fixant le préfiltre au tube de rallonge

   O - Collier de flexible d'aspiration supérieur

---

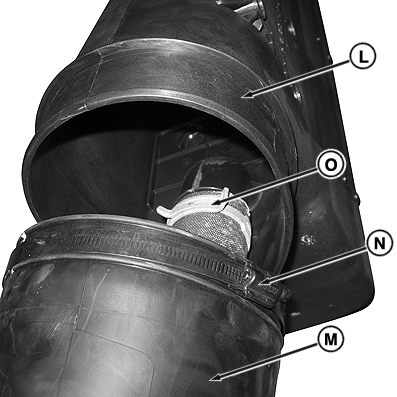

8. Desserrer le collier (N) fixant le préfiltre (L) au tube de rallonge (M).

9. Déposer le collier de flexible d'aspiration supérieur (O) afin de séparer le flexible d'aspiration du préfiltre. Retirer le préfiltre du tube de rallonge.

10. Voir si des composants sons endommagés. Remplacer selon besoin.

11. Dépoussiérer les tubes d'aspiration à l'air comprimé sans dépasser 500 kPa (5 bar) (75 psi).

12. Bien nettoyer le préfiltre et le tube de rallonge de préfiltre avec de l'eau chaude [65,5 °C (150 °F) max.] mélangée avec une petite quantité de nettoyant automobile sans détergeant. Les rincer à l'eau propre. Bien sécher avant de reposer.

13. Vérifier que le volet interne du clapet antiretour (G) bouge librement. Si le volet bouge difficilement, déposer le clapet et le nettoyer ou le remplacer.

14. Voir si les flexibles d'aspiration sont endommagés ou fissurés. Remplacer selon besoin.

15. Réassembler tous les composants dans l'ordre inverse du désassemblage. Serrer conformément aux spécifications suivantes:

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis de montage de préfiltre (H)	Couple de serrage	25 Nm (18.5 lb-ft)
Colliers de flexible d'aspiration (C)	Couple de serrage	10 Nm (7.4 lb-ft)
Collier de préfiltre (D)	Couple de serrage	6,5 Nm (4.8 lb-ft)
Collier (N) fixant le préfiltre au tube de rallonge	Couple de serrage	6,5 Nm (4.8 lb-ft)
