Dispositifs d'éclairage configurables

ATTENTION: Éviter les risques de collision. Toujours respecter les réglementations en vigueur pour conduire le tracteur sur la voie publique. Passer aux feux de croisement à l’approche d'autres véhicules. Éviter l'utilisation des projecteurs pour ne pas éblouir ou désorienter les autres conducteurs.

RXA0107022-UN-14JUN13

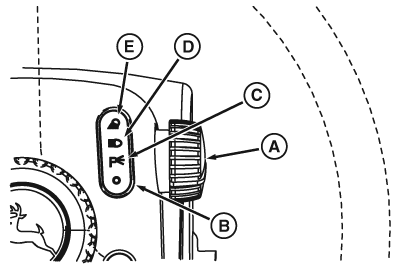

Contacteur d'éclairage sur la colonne de direction

RXA0117597-UN-13JUN11

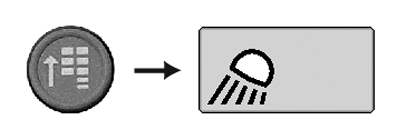

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable Éclairage

RXA0106075-UN-18AUG10

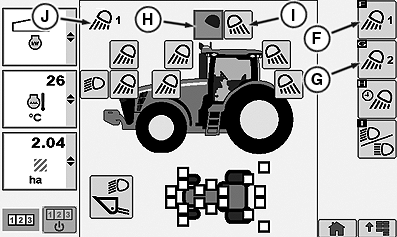

Page éclairage de CommandCenter™

RXA0108263-UN-26JUN10

Commandes de l'accoudoir CommandARM™ - Boutons des phares de travail

A - Bouton sélecteur

B - Position OFF (arrêt)

C - Position veilleuses

D - Position phares

E - Position projecteurs

F - Touche programmable “Projecteurs 1”

G - Touche programmable “Projecteurs 2”

H - Dispositif d'éclairage DÉSACTIVÉ

I - Dispositif d'éclairage ACTIVÉ

J - Indicateur de position des projecteurs

K - Phares

L - Projecteurs 1

M - Projecteurs 2

N - Témoin des phares

O - Témoin des feux du chargeur

Le bouton sélecteur (A) se trouve sur la position ARRÊT (OFF) (B). Tourner le bouton sélecteur (A) vers l'avant en position veilleuses (C) pour allumer les feux stop. Tourner le bouton sélecteur vers l'avant sur la position phares (D) pour allumer les feux de route ou de croisement. Tourner le bouton sélecteur (A) vers l'avant en position projecteurs (E) pour allumer tous les projecteurs configurés précédemment sur la page éclairage du CommandCenter™.

1. Sélectionner le bouton Menu.
2. Sélectionner la touche programmable Éclairage.

Lorsque le bouton sélecteur de la colonne de direction est tourné en position projecteurs (E), le conducteur a la possibilité de configurer quels projecteurs seront allumés (I) ou éteints (H) au moyen de la touche programmable “projecteurs 1” (F). Le conducteur peut changer entre “projecteurs 1” et “projecteurs 2” en appuyant sur les touches (L) ou (M). La sélection de la touche programmable “Projecteurs 2” (G) affiche la deuxième option des projecteurs. Contrôler la configuration des projecteurs affichée par l'indicateur de position des projecteurs (J) dans l'angle supérieur gauche de la page éclairage du CommandCenter™. Lorsque les projecteurs 1 ou 2 (F ou G) sont activés, les feux arrière rouges sont également activés.

À chaque fois que l'interrupteur d'éclairage passe en mode programmable, l'affichage des feux apparaît durant 10 secondes. Si aucun changement n'est effectué, l'affichage revient au dernier écran affiché. Les témoins d'éclairage passent de noir lorsqu'ils sont DÉSACTIVÉS (H) à blanc lorsqu'ils sont ACTIVÉS (I).

Les témoins de l'accoudoir CommandARM™ (N ou O) indiquent l'état des phares principaux ou des feux du chargeur.
