Enclenchement de l'équipement TIA™

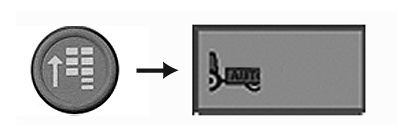

RXA0117604-UN-10JUN11

Bouton Menu de l'accoudoir CommandARM™ → Touche programmable TIA™

RXA0107062-UN-20AUG10

Page Activation d'automatisation du tracteur

A - Champ de saisie du code

B - Emplacement du numéro d'identification du véhicule

C - Emplacement du code de confirmation

D - Liste des composants

Code d'erreur, Textes de description et actions correctives
Codes d'erreur courants	Texte affiché	Action corrective
0	Code accepté	Aucune requise
4	Équipement non disponible pour la désactivation	Équipement déjà désactivé
5	Équipement déjà activé	Aucune requise, l'équipement devrait fonctionner comme prévu
6 et 11	Espace indisponible pour l'activation	S'adresser au concessionnaire pour de l'aide
17	Activation de la démonstration remplacée par l'activation permanente	Aucune requise

1. Relever le numéro de série complet du tracteur ainsi que la marque, le modèle et le numéro de série de l'équipement avant de demander le code d'activation à StellarSupport™ par l'intermédiaire du concessionnaire.

2. Indiquer au concessionnaire le numéro de série du tracteur ainsi que la marque, le modèle et le numéro de série de l'équipement pour que la demande puisse être faite à Stellar Support™.

3. Lorsque le concessionnaire donne le code d'activation à 24 - 26 caractères communiqué par Stellar Support™, aller sur le CommandCenter™ et sélectionner le bouton Menu.

4. Sélectionner la touche programmable TIA™.

5. Lorsque la page Activation d'automatisation du tracteur apparaît, confirmer le numéro de série du tracteur (B) en haut de la page.

6. Sélectionner le champ de saisie du code (A). Voir Entrée ou édition du nom d'équipement dans la section Commande intelligente intégrale de l'équipement (iTEC™) du présent livret d'entretien.

   NOTE: Certains caractères du clavier de la page Activation de l'automatisation tracteur sont grisées et ne sont pas utilisées pour les codes d'activation. Si le code d'activation reçu comporte des caractères qui apparaissent en gris sur le clavier de la page Activation de l'automatisation tracteur, demander au concessionnaire de reconfirmer le code d'activation.

7. Entrer le code d'activation par le clavier, puis sélectionner la touche programmable Enregistrer/Entée.

8. Si le code d'activation est entré correctement, le code de confirmation apparaît en haut au milieu de la page (C), et Code accepté est affiché.

   NOTE: Si un code de diagnostic non répertorié dans le tableau ci-dessous s'affiche après avoir entré le code d'activation, l'utilisateur doit vérifier à nouveau le code, essayer de l'entrer à nouveau et en cas d'un nouvel échec, contacter le concessionnaire.

9. En cas d'erreur dans le code d'activation, voir le tableau des codes d'erreur courants et les textes de description correspondants.

10. NOTE: Jusqu'à cinq noms d'équipement peuvent être visualisés sur la page Activation de l'automatisation tracteur à un moment donné. Si des pages supplémentaires sont présentes, utiliser les touches programmables Page en haut et Page en bas affichées à droite sur la page Activation de l'automatisation tracteur.

    À ce point, la liste des composants (D) de la page Activation de l'automatisation tracteur affiche N° d'équipement inconnu.
