Contrôle du système d'admission d'air - moteur de 9,0 l

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109493-UN-17AUG10

   Collier de flexible en aval du filtre à air (côté gauche du moteur)

   A - Déverrouillage du capot

   B - Boutons de verrouillage

   C - Collier en aval du filtre à air

   Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

---




2. Appuyer sur le bouton de verrouillage (B) pour déposer le garant arrière gauche.

3. Déposer le couvercle du compartiment des batteries.

4. Serrer le collier de flexible (C) en aval du filtre à air.

5.
   RXA0117758-UN-09JUN11

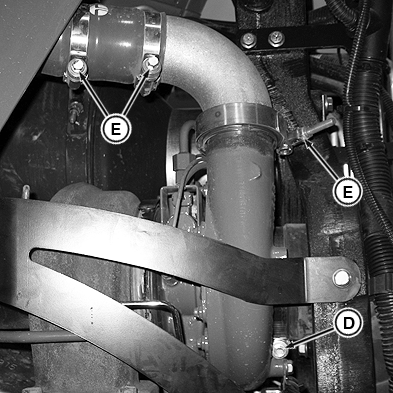

   Colliers de flexible en amont et en aval du turbocompresseur (côté gauche du moteur)


   RXA0117759-UN-09JUN11

   Colliers de flexible en amont du refroidisseur d'air de suralimentation (côté gauche du moteur)


   RXA0117763-UN-09JUN11

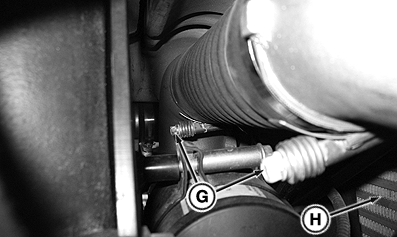

   Colliers de flexible en aval du refroidisseur d'air de suralimentation (côté droit du moteur)

   D - Collier en amont du turbocompresseur

   E - Colliers en aval du turbocompresseur

   F - Colliers en amont du refroidisseur d'air de suralimentation

   G - Colliers en aval du refroidisseur d'air de suralimentation

   H - Refroidisseur d'air de suralimentation

   Serrer les colliers de flexible en amont (D) et en aval (E) du turbocompresseur.

---




6. Serrer les colliers de flexible en amont (F) et en aval (G) du refroidisseur d'air de suralimentation (H).

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Collier en amont du turbocompresseur (D)	Couple de serrage	20 Nm (178 lb-in)

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Tous les autres colliers (C, E, F, G)	Couple de serrage	10 Nm (88 lb-in)
