Réglage du contrôle d'effort/de position (réaction à l'effort)

NOTE:

RXA0107324-UN-16APR10

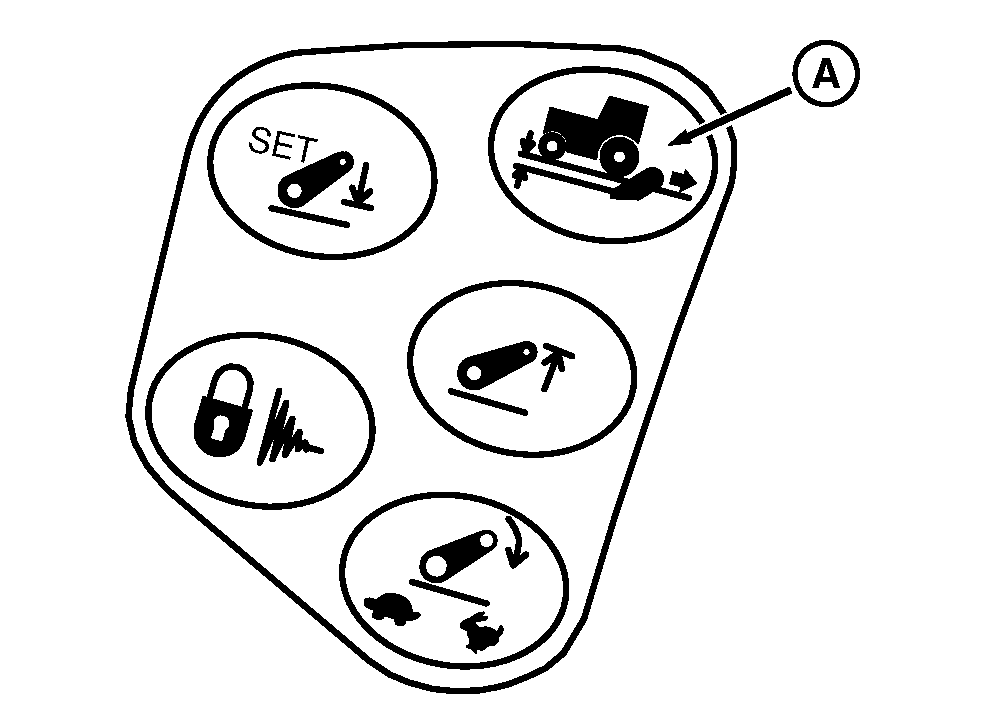

Bouton de raccourci Effort/position

RXA0113353-UN-11FEB11

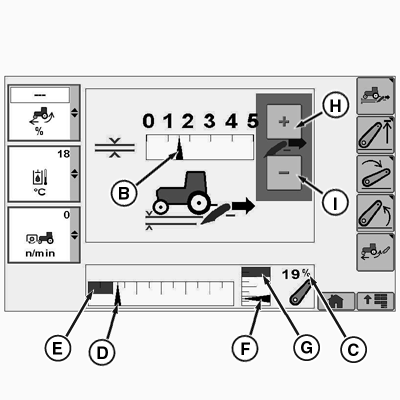

Écran Effort/position du relevage

A - Bouton de raccourci Effort/position

B - Indicateur de réaction en fonction de la traction

C - Valeur de position du relevage

D - Indicateur de profondeur commandée

E - Indicateur de profondeur de travail

F - Indicateur de position du relevage

G - Limite de consigne supérieure

H - Augmentation de valeur sur écran tactile (suivant équipement)

I - Diminution de valeur sur écran tactile (suivant équipement)

1. Sélectionner le bouton de raccourci Effort/position (A).

2. Régler l'indicateur d'effort/position (B) à la valeur souhaitée.

   • Une réaction à l'effort égale à zéro fournit une commande de “position” (voir Utilisation de la commande de position).
   • Les réglages supérieurs sont utilisés pour le contrôle d'effort (voir Utilisation du contrôle d'effort).


   • Observer l'indicateur de réaction en fonction de la traction (B). Au fur et à mesure que la réaction en fonction de la traction est réglée, le graphique à barres le reflète. Sur les tracteurs équipés d'écran tactiles, régler la réaction en fonction de la traction à l'aide des touches programmables d'augmentation (H) et de diminution (I). Sur les tracteurs sans écran tactile, régler la réaction en fonction de la traction à l'aide de la molette.
