Remplacement des filtre à air primaire et secondaire du moteur

RXA0109361-UN-16AUG10

RXA0109363-UN-16AUG10

RXA0109370-UN-16AUG10

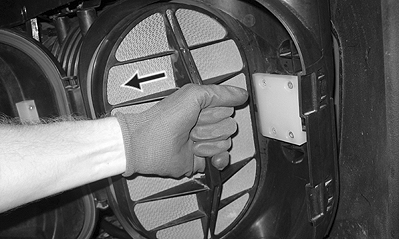

Tirer la poignée pour extraire le filtre à air primaire

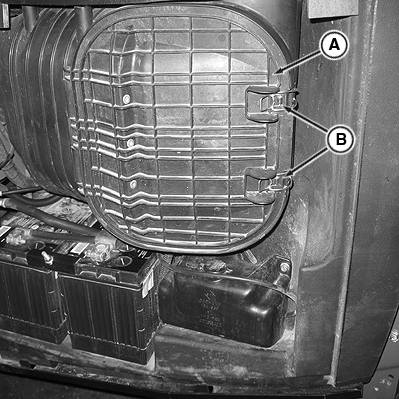

A - Couvercle

B - Colliers

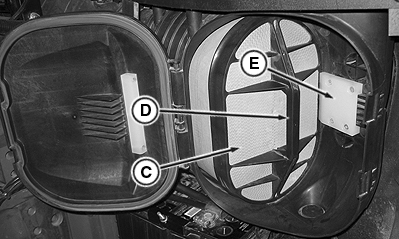

C - Filtre à air primaire

D - Poignée

E - Arrêtoir

L'intervalle d'entretien peut varier selon les conditions d'utilisation. Remplacer le filtre principal tous les deux changements du filtre à air primaire.

Remplacer le filtre à air primaire du moteur si le code de diagnostic reste ACTIVÉ.

1. Déposer le couvercle du compartiment des batteries.

2. Desserrer les deux colliers (B) et ouvrir le couvercle de filtre (A).

3. Tirer la poignée (D) vers l'avant du tracteur afin de libérer le filtre à air primaire d'arrêtoir (E).

   IMPORTANT: Lors de la pose du filtre à air primaire (C), s'assurer que le filtre est bien en place derrière l'arrêtoir (E).

4. Tirer sur la poignée (D) pour déposer le filtre à air primaire (C).

5. IMPORTANT: Ne pas tenter de nettoyer les filtres.

   Remplacer le filtre principal tous les deux changements du filtre à air primaire.

   Poser un filtre principal neuf immédiatement pour empêcher la poussière de pénétrer dans le système d'admission d'air.

   Éliminer les saletés à l'intérieur du boîtier de filtre et du couvercle.

6. IMPORTANT: Ne pas tenter de nettoyer les filtres.

   Remplacer le filtre principal tous les deux changements du filtre à air primaire.

   Poser un filtre principal neuf immédiatement pour empêcher la poussière de pénétrer dans le système d'admission d'air.


   RXA0109372-UN-16AUG10


   RXA0109374-UN-16AUG10


   RXA0109376-UN-16AUG10

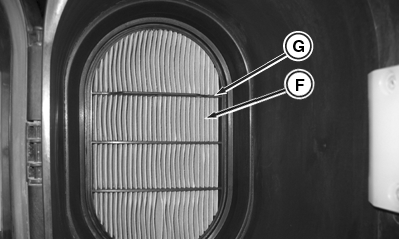

   F - Filtre principal

   G - Poignée

   H - Languette

   I - Fente

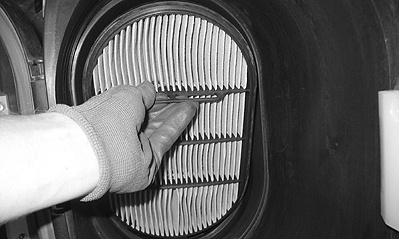

   Tirer tout d'abord sur la poignée (G) pour extraire la partie supérieure du filtre principal (F).

---

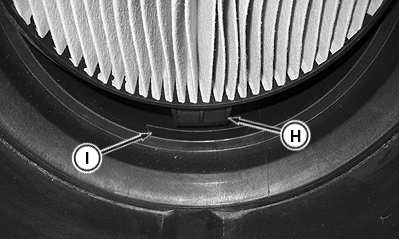

7. Pour installer le filtre principal (F), engager la languette (H) dans la fente (I).

8. Appuyer fermement sur le bord périphérique du filtre principal afin que le filtre repose correctement contre le boîtier de filtre.

IMPORTANT: Si les filtres primaire et secondaire ne sont pas bien installés, le moteur risque d'être endommagé.
