Remplacement du filtre de recirculation de la cabine

ATTENTION: Les filtres à air de la cabine ne sont pas destinés à filtrer les produits chimiques nocifs. Lors de l'utilisation de produits chimiques agricoles, suivre les instructions du livret d'entretien de l'équipement et celles données par le fabricant de produits chimiques.

NOTE: L'intervalle peut varier selon les conditions d'utilisation.

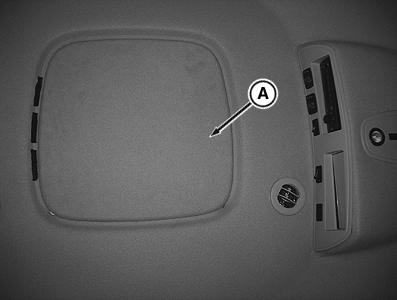

RXA0099070-UN-18SEP08

Dépose de la garniture du pavillon

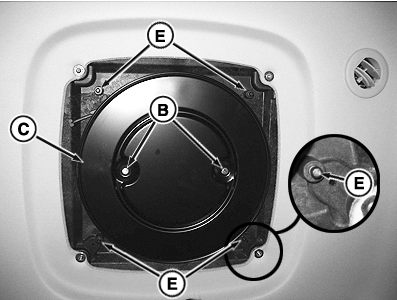

RXA0100957-UN-17MAR09

Dépose du couvercle

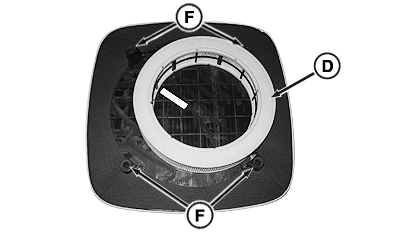

RXA0100959-UN-17MAR09

Dépose du filtre

A - Couvercle de la garniture

B - Fixations

C - Couvercle

D - Filtre

E - Goujon à rotule

F - Écrous-clips

1. Retirer le couvercle (A) de la garniture de pavillon en tirant sur les rebords.

   NOTE: Lors de la dépose des fixations (B), maintenir le couvercle (C) en place avec une main.

2. Déposer les fixations, ce qui permet d'abaisser le couvercle.

   NOTE: À l'aide d'un chiffon propre, nettoyer l'intérieur et l'extérieur du couvercle avant d'installer le filtre neuf.

3. Sortir et vérifier l’état du filtre.

4. Remplacer le filtre (D) chaque année ou lorsqu'il est colmaté ou endommagé.

5. Remettre le couvercle (C) en place.

6. Remettre le couvercle en alignant les goujons à rotule (E) avec les écrous-clips (F) et l'enfoncer.
