Nettoyage du radiateur, des refroidisseurs et du condenseur de climatisation

1. Arrêter le moteur et retirer la clé de contact.

2. Nettoyer la calandre et les tamis latéraux à l'aide d'une brosse.

3. Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.


   RXA0109394-UN-16AUG10

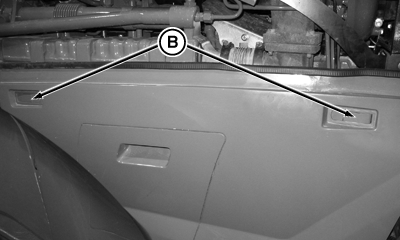

   RXA0109396-UN-16AUG10

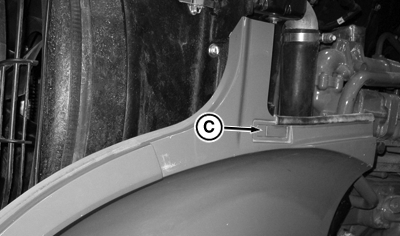

   RXA0109425-UN-08OCT10

   A - Déverrouillage du capot

   B - Boutons de verrouillage arrière gauche

   C - Bouton de verrouillage avant gauche

---




4. Appuyer sur le bouton de verrouillage (B) pour déposer le garant arrière gauche.

5. Appuyer sur le bouton de verrouillage (C) pour déposer le garant avant gauche.

6.

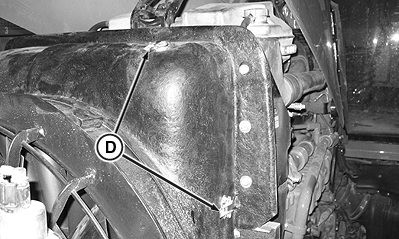

   RXA0111192-UN-14OCT10

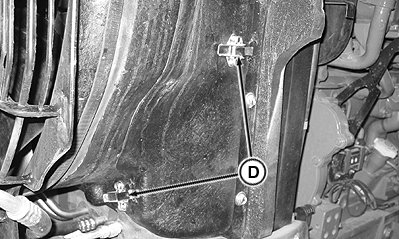

   RXA0111194-UN-14OCT10

   D - Loquets du garant du radiateur

   Décrocher les loquets du garant du radiateur (D) et déposer le couvercle.

---




7.

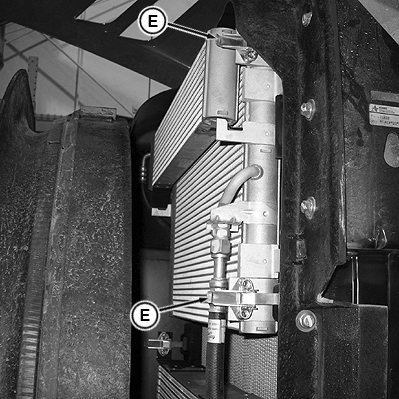

   RXA0111196-UN-14OCT10

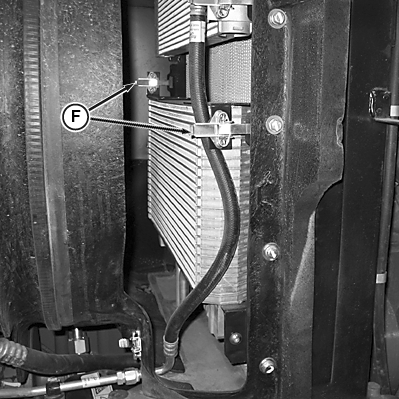

   RXA0111198-UN-14OCT10

   E - Loquets du condenseur de climatiseur

   F - Loquets du refroidisseur d’huile hydraulique

   Décrocher les loquets (E) du côté gauche du condenseur de climatiseur, puis pivoter ces derniers vers l'avant et vers la gauche.

---




8. Décrocher les loquets (F) des côtés gauche et droit du refroidisseur d'huile hydraulique et pivoter ce dernier vers l'avant et vers le bas.

9. Utiliser de l'air comprimé ou de l'eau pour nettoyer le condenseur de climatiseur, le refroidisseur d'huile hydraulique, le refroidisseur d'air de suralimentation et le radiateur du liquide de refroidissement moteur. Redresser toute ailette courbée.

10. Remettre en place les garants et le capot, puis les verrouiller.
