Inspection du tendeur de courroie

RXA0109394
RXA0109394-UN-16AUG10

Déverrouillage du capot

RXA0109517
RXA0109517-UN-19AUG10

Couvercle de courroie

RXA0118657
RXA0118657-UN-25JUL11

A - Déverrouillage du capot

B - Vis

C - Barre de débourrage 1/2 in

D - Tendeur de courroie


NOTE: La courroie d'entraînement du ventilateur est équipée d'un tendeur automatique qui n'a pas besoin d'être réglé.

  1. Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

  2. Enlever les vis (B) et le cache de la courroie.

  3. Détendre la courroie en plaçant une clé à douille 1/2 in ou une barre de débourrage (C) sur le tendeur de courroie (D).

  4. Extraire la courroie de la poulie d'alternateur.

  5. Relâcher la tension exercée sur le tendeur de courroie (C) et enlever la barre de débourrage.

  6. RXA0118658
    RXA0118658-UN-19JUL11

    RXA0118659
    RXA0118659-UN-19JUL11

    RXA0111135
    RXA0111135-UN-07OCT10

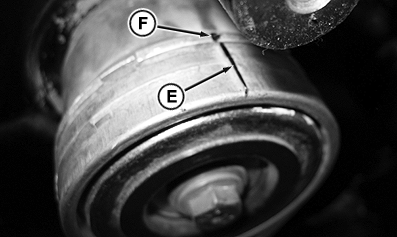

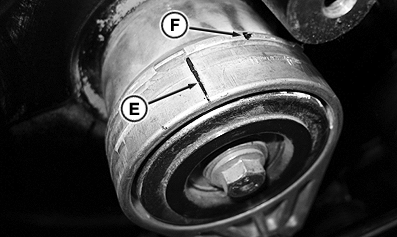

    E - Marque sur le bras de tension

    F - Marque sur le support de fixation

    Mesurer 21 mm (13/16 in) à partir de (E) et tracer une marque (F) sur le support de fixation.



  7. Tourner le bras de tension à l'aide de la clé dynamométrique jusqu'à ce que les repères (E et F) soient alignés. Si la mesure sur la clé dynamométrique n'est pas conforme à la valeur prescrite, remplacer le mécanisme du tendeur de courroie. (voir le concessionnaire John Deere™).

    Objet de la mesureNature de la mesureValeur prescrite
    Bras de tensionCouple de serrage18—23 Nm (159—204 lb-in)

  8. Installer la courroie et le panneau latéral.

  9. Refermer le capot.


John Deere est une marque commerciale de Deere & Company

ZE59858,0000831-28-20110707
