Remplacement du filtre de ventilation du carter moteur ouvert (moteur 6,8 l uniquement)

1.
   RXA0109394-UN-16AUG10


   RXA0109427-UN-16AUG10


   RXA0109429-UN-08OCT10


   RXA0110973-UN-21SEP10

   Filtre de ventilation du carter moteur ouvert

   A - Déverrouillage du capot

   B - Boutons de verrouillage arrière droit

   C - Boutons de verrouillage avant droit

   D - Couvercle du filtre

   E - Boîtier du filtre

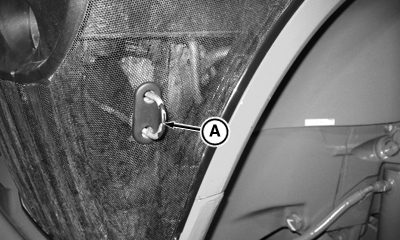

   Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

---

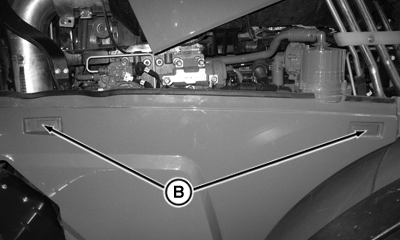

2. Appuyer sur le bouton de verrouillage (B) et déposer le garant arrière droit.

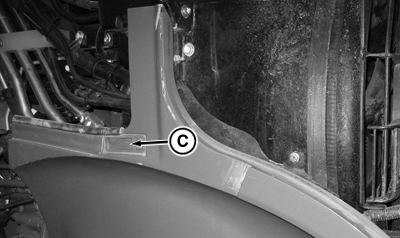

3. Appuyer sur le bouton de verrouillage (C) et déposer le garant avant droit.

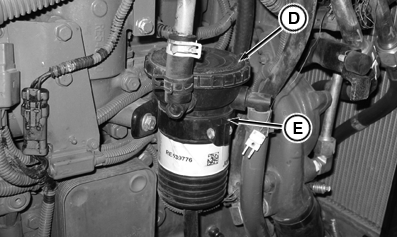

4. Déposer le couvercle du filtre (D).

5. Retirer le filtre de ventilation du carter moteur ouvert du boîtier du filtre (E).

6. Pour poser le filtre neuf, aligner les languettes sur le filtre neuf avec celles se trouvant à l'intérieur du boîtier du filtre (E).

7. Remplacer le couvercle et serrer à la main.
