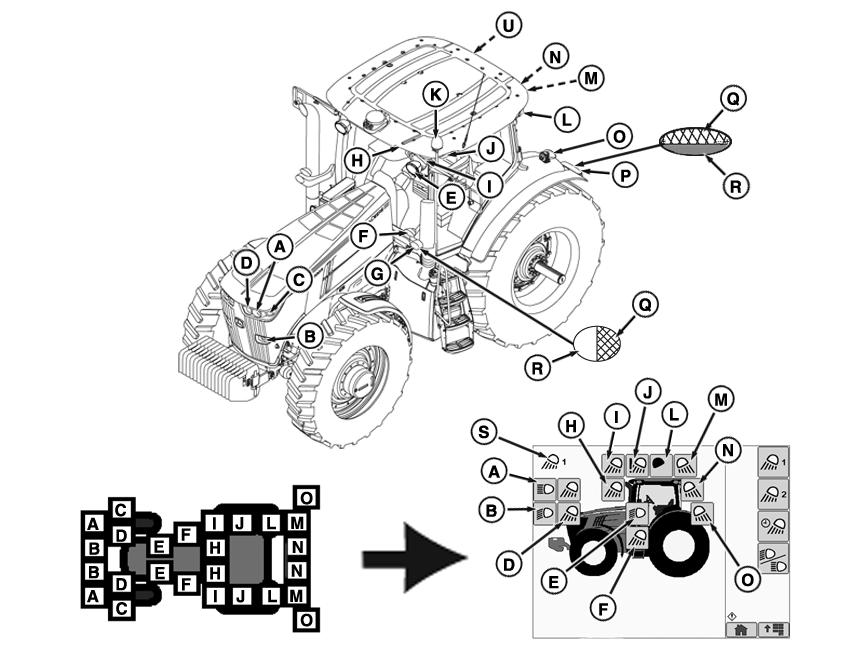

Identification des dispositifs d'éclairage

RXA0125056-UN-09FEB12

A - Feux / projecteurs de route (feu de route)

B - Feux / projecteurs de route (feu de croisement)

C - Projecteur extérieur sur capot

D - Projecteur intérieur sur capot

E - Feu de route sur montant d'angle supérieur

F - Projecteur inférieur sur ceinture cabine

G - Feux de détresse, clignotants et feux de position avant

H - Projecteur de pavillon intérieur avant

I - Projecteur de pavillon extérieur avant

J - Projecteur de pavillon latéral avant ¹

K - Gyrophare (suivant équipement)

L - Projecteur de pavillon latéral arrière ²

M - Projecteur de pavillon extérieur arrière

N - Projecteur de pavillon intérieur arrière

O - Projecteur d'aile arrière

P - Feux stop et clignotants arrière

Q - Diffuseur jaune

R - Diffuseur rouge

S - Témoin de position des projecteurs

T - Diffuseur blanc

Tous les feux, sauf les gyrophares (K) et les projecteurs intérieurs de capot (D) inclus dans l'option d'éclairage Premium, sont identiques sur les deux côtés du tracteur. Dans l'option d'éclairage Premium, le projecteur intérieur droit de capot est une ampoule DHI tandis que le projecteur gauche est une ampoule halogène.

Les feux blancs désignent tous les dispositifs d'éclairage extérieurs du tracteur, qui ne sont pas dotés de diffuseurs ou d'ampoules colorés. Il s'agit ici des deux phares principaux et des projecteurs.

L'éclairage est configuré sur la page éclairage du CommandCenter™. Les feux blancs (A à F) sont ACTIVÉS en sélectionnant un éclairage particulier. Une nouvelle sélection d'un feu activé DÉSACTIVE celui-ci. Les commandes de l'accoudoir CommandARM™ activent ou désactivent les dispositifs d'éclairage (voir Dispositifs d'éclairage configurables dans la présente section).
