Utilisation de la prise à 7 plots

RXA0068235
RXA0068235-UN-17JAN06

RW21249A
RW21249A-UN-29APR99

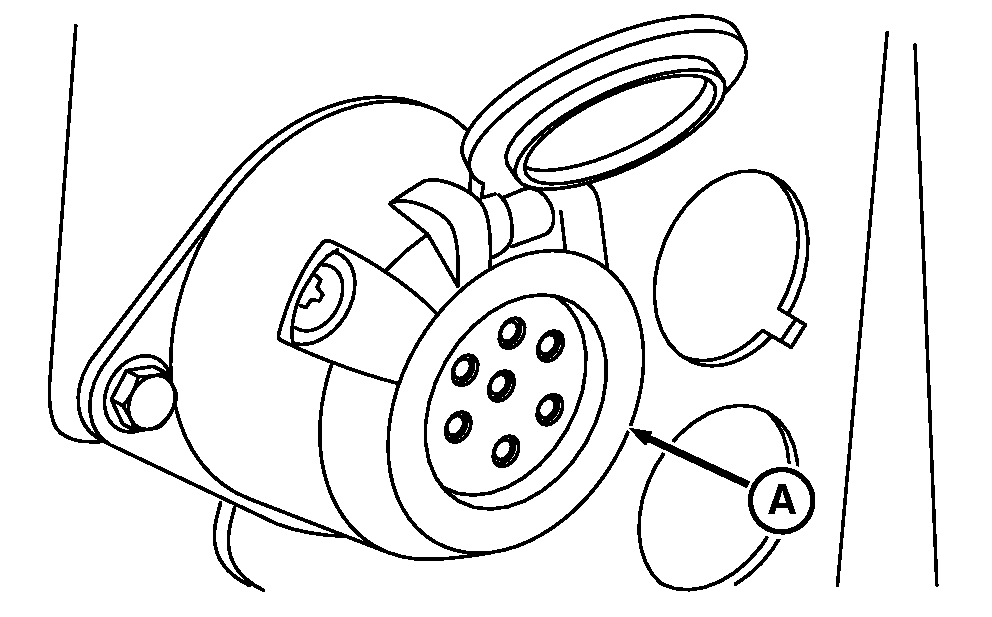

A - Prise à sept bornes

La prise (A) sert au branchement des feux, des clignotants et dispositifs électriques à distance sur remorques ou équipements. Toujours utiliser un éclairage auxiliaire sur un équipement remorqué si les feux arrière et autres feux du tracteur sont cachés par l'équipement.

Si des feux, ou des commandes d'outils supplémentaires telles que des contacteurs, sont nécessaires, consulter le concessionnaire John Deere. Il peut fournir des informations concernant la meilleure manière de raccorder l'interrupteur d'éclairage à l'un des fils d'accessoire situé dans la prise à 7 bornes à l'arrière du tracteur.

NOTE: Une fiche correspondante à la prise est disponible auprès du concessionnaire John Deere.

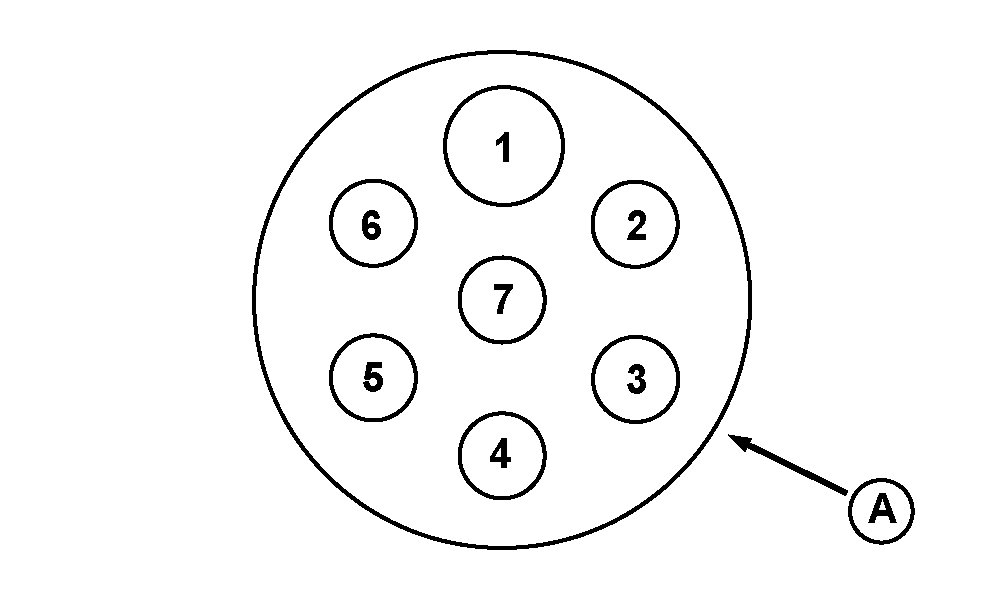

Numéros des bornes (B)

Connexion de fonction arrière

Connexion de fonction avant

1

Clignotants gauche1

Clignotants gauche1

2

Non utilisé

Non utilisé

3

Masse

Masse

4

Clignotants droits2

Clignotants droits2

5

Feux arrière droit3

Feux arrière droit4

6

Feux stop

Non utilisé

7

Feux arrière, côté gauche5

Feux arrière, côté gauche6

1 Inclut le feu d'extrémité gauche.
2 Inclut le feu d'extrémité droit.
3 Inclut les feux d'encombrement avant droit et les feux d'encombrement à l'extrêmité droite.
4 Inclut les feux de position avant droit et les feux de position à l'extrêmité droite.
5 Inclut la plaque d'immatriculation, les feux d'encombrement avant gauche et les feux d'encombrement à l'extrêmité gauche.
6 Inclut la plaque d'immatriculation, les feux d'encombrement avant gauche et les feux d'encombrement à l'extrémité gauche.
