Réglages des ailes du pont avant—Ailes pivotantes Deluxe

Positions des supports

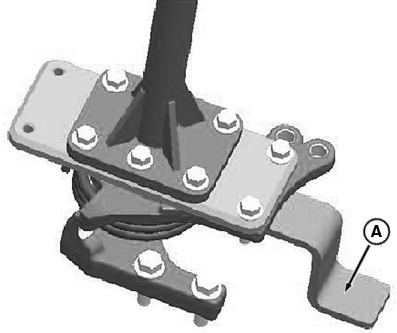

Le support (A) qui touche la butée de l'aile peut être remplacé s'il est usé.

RXA0112129-UN-14FEB11

A - Support

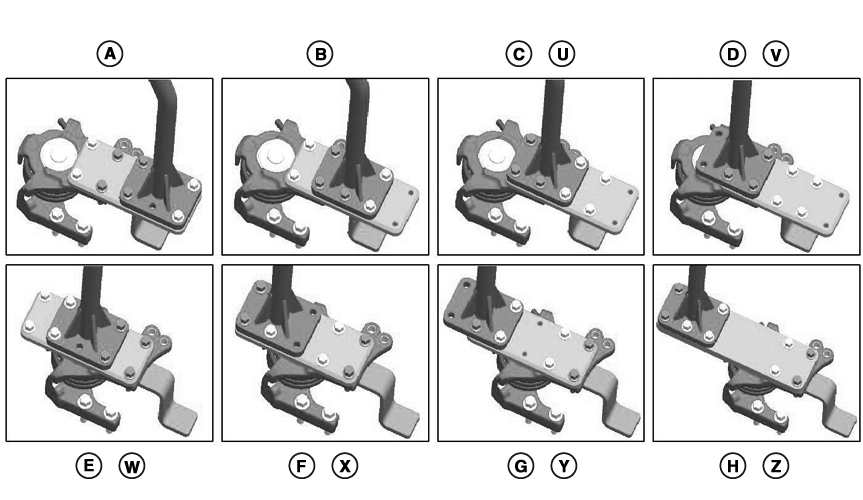

Pour éviter tout endommagement de l'aile dÛ au frottement avec la roue ou le capot, monter un support et une butée d'aile aux endroits recommandés.

RXA0112131-UN-04APR11

NOTE: Les positions suivantes ne sont données qu'à titre indicatif. En fonction de la monte en pneus, de la taille de l'aile et de la position de la butée de braquage, il peut s'avérer nécessaire de positionner les ailes comme indiqué ci-dessous.

Positions de butée

NOTE: Les positions suivantes ne sont données qu'à titre indicatif. En fonction de la monte en pneus, de la taille de l'aile et de la position de la butée de braquage, il peut s'avérer nécessaire de positionner les ailes comme indiqué ci-dessous.

RXA0112135-UN-07JAN11

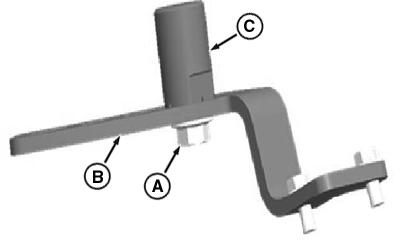

A - Vis

B - Support

C - Butée

La butée (C) peut être remplacée si elle est usée.

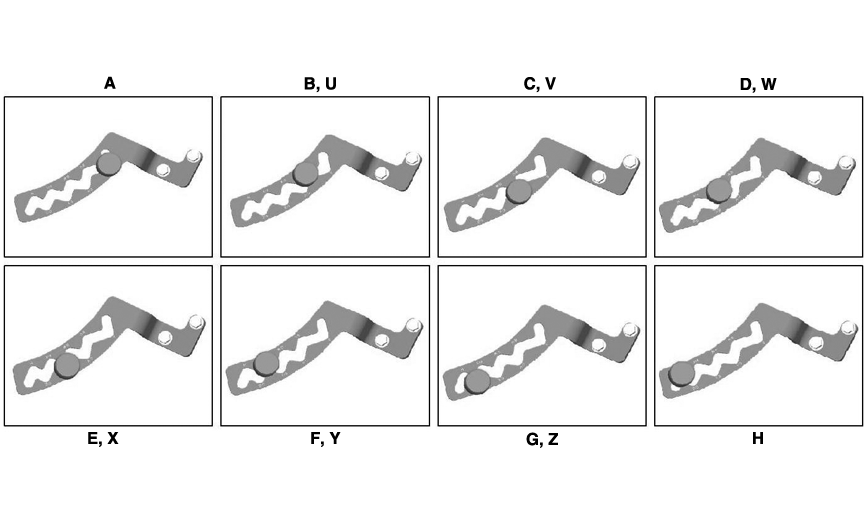

Il peut s'avérer nécessaire d'effectuer des réglages si l'aile touche le capot dans des virages serrés. Déplacer la butée (C) vers l'essieu, de la position G à la position A, pour éloigner davantage l'aile du capot.

Il peut s'avérer nécessaire d'effectuer des réglages si le pneu touche l'aile dans des virages serrés. Éloigner la butée (C) de l'essieu, de la position A à la position G, pour éloigner davantage l'aile du pneu.

RXA0112126-UN-31MAR11
