Réglage et serrage des roues arrière - Moyeux renforcés à 12 vis

RXA0090157-UN-08AUG06

Roue motrice renforcée à 12 vis

ATTENTION: Éviter les risques de blessures. Ne jamais actionner le moteur avec une vitesse en prise pendant le réglage des roues. Les roues au sol pourraient tirer les roues soutenues hors des béquilles.

Ne jamais conduire le tracteur avec une jante, une roue ou un moyeu desserré(e).

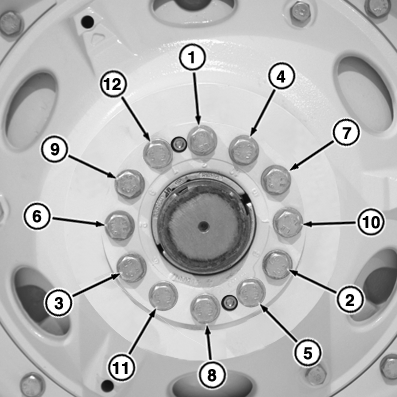

IMPORTANT: Les tracteurs sont munis de roues motrices et moyeux renforcés à 12 vis. Les numéros indiquant l'ordre de serrage correct sont gravés dans le moyeu de roue.

Il est impératif de suivre exactement la procédure. Dans le cas contraire, les manchons ou les roues en fonte risquent de subir des dommages.

IMPORTANT: Éliminer toute trace de peinture, graisse, dépôt, rouille ou débris des arbres d'essieu, vis et filetages avant de mettre en place les manchons de roue et la roue en fonte. NE PAS graisser les vis, les filetages, la roue ou l'essieu.

1. Soulever le tracteur sur un sol plat et l'étayer avec des béquilles.

2. Desserrer (sans les ôter) les vis de manchon (1—12) juste suffisamment pour bouger la roue.

   IMPORTANT: Ne pas desserrer ni retirer les deux vis à six pans creux. La roue risquerait de se coincer ou de subir des dommages.

3. ATTENTION: Afin d'éviter tout risque de blessure, utiliser un palan, un chariot porte-roues ou un équipement approprié pour déplacer les roues et les régler sur l'essieu.

   Le non-respect de la procédure et de l'ordre de serrage de la boulonnerie entraîne la détérioration des manchons de roue et peut provoquer des blessures. Les couples de serrage des boulons de roue jouent un rôle essentiel et les boulons doivent être resserrés à plusieurs reprises.

   Mettre la roue en position voulue.

4. Serrer les vis (1—12) dans l'ordre de serrage numérique jusqu'à ce qu'ils maintiennent le couple de serrage initial. Veiller à ce que la roue soit perpendiculaire à l'essieu.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Vis des roues	Couple de serrage initial	405 Nm 300 lb-ft

5. Serrer les vis (1—12) dans l'ordre de serrage numérique jusqu'à ce qu'ils maintiennent le couple de serrage initial.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Vis des roues	Couple définitif	610 Nm 450 lb-ft

6. IMPORTANT: Certaines vis de manchon peuvent se desserrer en serrant le manchon. Répéter le serrage dans l'ordre numérique étoilé jusqu'à ce que TOUTES les vis de manchon maintiennent le bon couple de serrage. Une procédure incorrecte peut entraîner des dégâts matériels et des blessures.

   Conduire le tracteur sans charge au moins 4 fois en forme de huit et serrer les vis dans l'ordre numérique jusqu'à ce qu'elles maintiennent le couple définitif de 610 Nm (450 lb-ft).

7. IMPORTANT: Veiller à ce que les vis de manchon de roue soient serrées au couple prescrit. Si le tracteur est utilisé avec des manchons de roue ou des vis desserré(e)s, il peut être nécessaire de remplacer les manchons et les roues en fonte.

   Resserrer les vis après 3 HEURES, 10 HEURES et CHAQUE JOUR pendant la première semaine d'utilisation ou jusqu'à ce que les vis ne bougent plus lors du resserrage.
