Réglage et serrage des roues arrière - Moyeux en fonte renforcés à 10 vis

RXA0056944-UN-10OCT01

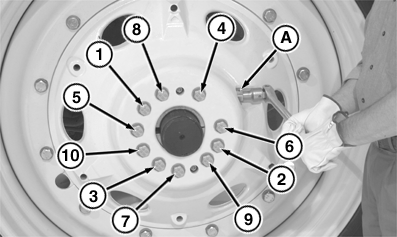

Moyeu en fonte renforcé illustré

ATTENTION: Éviter les risques de blessures. Ne jamais actionner le moteur avec une vitesse engagée et les roues arrière soulevées du sol. Les roues du pont avant pourraient tirer les roues arrière hors de leur support. Désengager le pont avant et mettre le levier de vitesses sur POINT MORT pour tourner l'essieu. Ne jamais conduire le tracteur avec une jante, une roue ou un moyeu desserré(e).

ATTENTION: Éviter tout risque de blessure. Le non-respect de la procédure et de l'ordre de serrage des éléments de fixation entraîne la détérioration de l'équipement et peut provoquer des blessures. Le serrage correct des vis de roue est essentiel, ils doivent être resserrés à plusieurs reprises.

1. Soulever le tracteur sur un sol plat, en orientant la crémaillère de l'essieu vers le haut.

2. Desserrer (sans les ôter) les vis de manchon (1—10) juste suffisamment pour bouger la roue.

3. IMPORTANT: Ne pas desserrer ni retirer les deux vis à six pans creux. La roue risquerait de se coincer ou de subir des dommages.

   Tourner le pignon d'entraînement (A) pour amener la roue à la position désirée.

4. Serrer les vis de manchon au couple initial dans l'ordre numérique indiqué (1 à 10). Veiller à ce que la roue soit perpendiculaire à l'essieu.

5. Serrer les vis de manchon au couple définitif dans l'ordre numérique indiqué (1 à 10).

6. Conduire le tracteur sur au moins 100 m (100 yd) et resserrer les vis au couple définitif dans l'ordre numérique indiqué.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons de manchon de moyeu de roue
   Couple de serrage initial	Couple de serrage	400 Nm (300 lb-ft)
   Final	Couple de serrage	610 Nm (450 lb-ft)

7. Resserrer les vis au bout de 3 HEURES, 10 HEURES et CHAQUE JOUR durant la première semaine d'utilisation, les resserrer ensuite toutes les 250 heures.

   IMPORTANT: Certaines vis de manchon peuvent se desserrer en serrant le manchon. Répéter la procédure de serrage dans l'ordre prescrit jusqu'à ce que TOUTES les vis de manchon soient serrées au couple prescrit. Une procédure incorrecte peut entraîner des dégâts matériels et des blessures.
