Réglage et serrage des roues arrière en acier - Moyeux en fonte

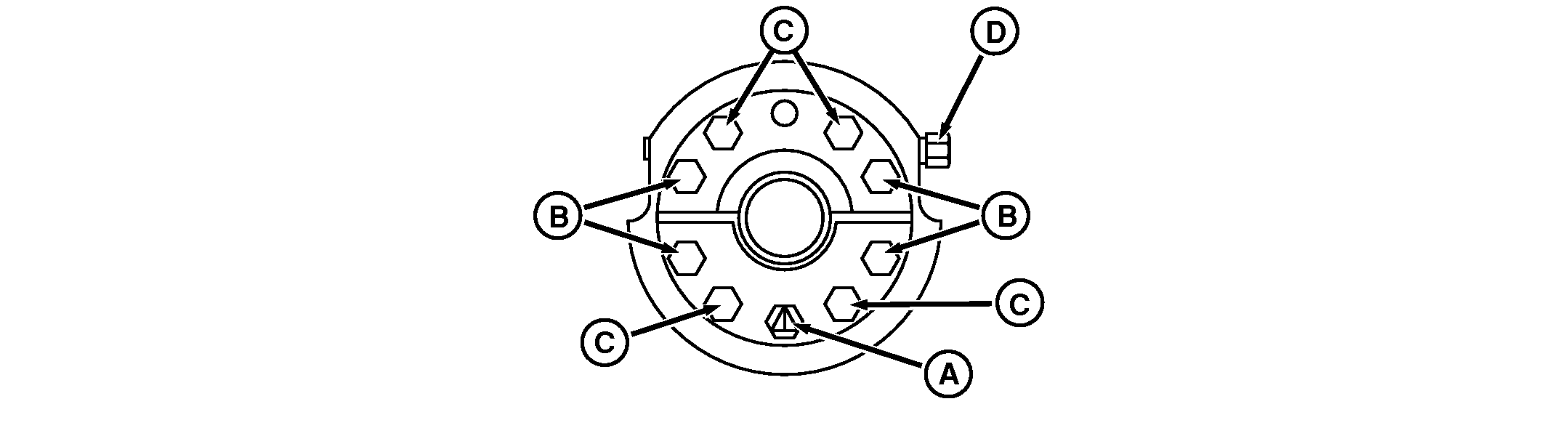

RXA0059686-UN-11MAR02

A - Vis centrale de moyeu inférieur

B - Vis extérieures de manchon de moyeu

C - Vis d'extraction intérieures

D - Vis de réglage

ATTENTION: Éviter les risques de blessures. NE JAMAIS actionner le moteur avec une vitesse engagée et les roues arrière soulevées du sol. Les roues du pont avant pourraient tirer les roues arrière hors de leur support. Le pont avant doit être désenclenché et la boîte au NEUTRE pour tourner l'essieu.

1. Soulever le tracteur sur une surface plane et tourner les roues de façon à ce que la crémaillère de l'essieu se trouve sur le dessus.

2. Desserrer la vis centrale (A) du moyeu inférieur contre l'écrou de fixation et desserrer les vis extérieures (B) de manchon de moyeu.

   NOTE: Si les manchons sont difficiles à débloquer, taper l'extrémité de l'essieu avec un marteau lourd et utiliser du dégrippant.

3. Serrer les vis d'extraction intérieures (C) sur les manchons des moyeux supérieur et inférieur selon besoin pour desserrer les manchons.

4. NOTE: Respecter les limites de largeur de voie lors du réglage des roues arrière.

   Tourner la vis de réglage (D) pour glisser la roue à la position désirée.

5. Desserrer complètement les vis d'extraction (C) jusqu'à ce qu'elles portent sur la butée.

   ATTENTION: Éviter tout risque de blessure. Le non-respect de la procédure et de l'ordre de serrage des éléments de fixation entraîne la détérioration de l'équipement et peut provoquer des blessures. Le serrage correct des vis de roue est essentiel, ils doivent être resserrés à plusieurs reprises.

6. Serrer les vis de manchon de moyeu (B) au couple initial en commençant par la vis centrale du manchon inférieur et en serrant ensuite les vis restantes en diagonale.

7. Resserrer les vis au couple secondaire en procédant dans le même ordre.

8. Conduire le tracteur sur au moins 100 m (100 yd) et resserrer les vis au couple définitif.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Vis de manchon de moyeu de roue
   Couple de serrage initial	Couple de serrage	204 Nm (150 lb-ft)
   Secondaire	Couple de serrage	410 Nm (300 lb-ft)
   Final	Couple de serrage	600 Nm (445 lb-ft)

   IMPORTANT: Certaines vis de manchon peuvent se desserrer en serrant le manchon. Répéter la procédure de serrage point par point jusqu'à ce que TOUTES les vis de manchon soient serrées au couple prescrit. Une procédure incorrecte peut entraîner des dégâts matériels et des blessures.

9. Resserrer les vis au bout de 3 HEURES, 10 HEURES et CHAQUE JOUR durant la première semaine d'utilisation, les resserrer ensuite toutes les 250 heures.
