Entretien de l'élément filtrant du séparateur d'eau/carburant optionnel (suivant équipement)

RXA0084318-UN-26SEP05

RXA0084320-UN-26SEP05

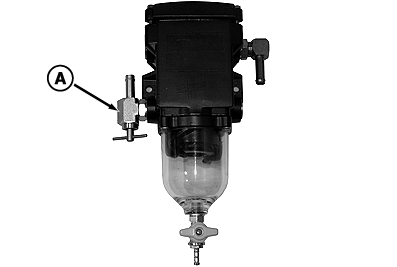

A - Vanne d'arrêt de carburant

NOTE: L'élément filtrant peut être nettoyé aussi souvent que nécessaire. Remplacer l'élément s'il est endommagé ou s'il n'est plus possible de le nettoyer.

1. Placer la vanne d'arrêt de carburant (A) d'arrêt en position fermée.

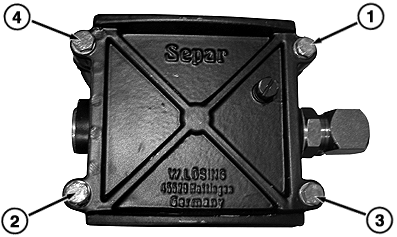

2. Desserrer les vis du couvercle uniformément et dans l'ordre indiqué.

3.
   RXA0084322-UN-26SEP05


   RXA0084324-UN-26SEP05


   RXA0084320-UN-26SEP05

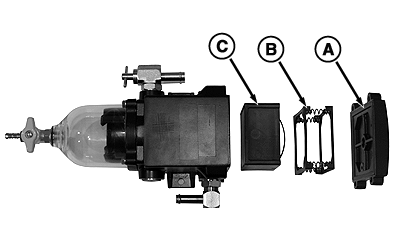

   A - Couvercle

   B - Boîtier à ressorts

   C - Élément filtrant

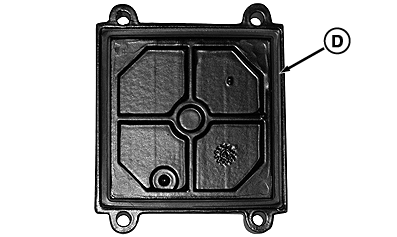

   D - Joint du couvercle

   Déposer le couvercle (A), le boîtier à ressorts (B) et l'élément filtrant (C).

---




4. Nettoyer l'élément filtrant avec du gazole propre ou de l'essence minérale.

5. Vérifier que l'élément filtrant n’est pas endommagé. Remplacer l'élément filtrant s'il est endommagé.

6. Poser un élément filtrant nettoyé ou neuf et le boîtier à ressorts (B) déposé à l'étape 3.

7. Examiner l'état du joint du couvercle (D), le remplacer si nécessaire.

8. Poser le couvercle (A) et le serrer dans l'ordre indiqué.

9. Ouvrir le robinet d'arrêt de carburant.

10. Démarrer le moteur et maintenir le régime maximum à vide pendant 2 minutes. Si le moteur ne démarre pas ou cale, voir REMPLACEMENT DES ÉLÉMENTS DU FILTRE À CARBURANT et suivre les instructions pour amorcer le moteur.
