Purge des freins pneumatiques de remorque (suivant équipement)

RXA0111369-UN-14OCT10

RXA0111368-UN-21DEC10

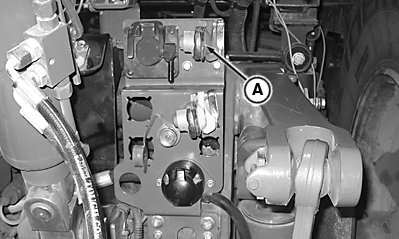

A - Raccord rouge de frein pneumatique de remorque

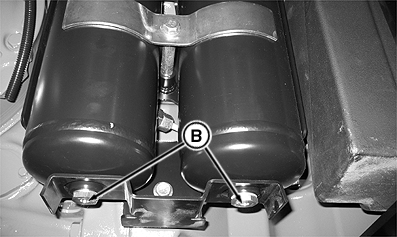

B - Vannes de purge

Les freins pneumatiques de remorque sont équipés de vannes de purge automatiques. Elles purgent le mélange air/huile/eau plusieurs fois pendant le fonctionnement normal du tracteur.

Le contrôle manuel du fonctionnement des vannes de purge automatiques nécessite l'intervention de deux personnes. La première personne se tient près du relevage arrière et branche manuellement le raccord rouge de frein pneumatique de remorque (A). La seconde observe si les vannes de purge (B) s'enclenchent. Les vannes de purge (B) se trouvent en bas des réservoirs d'air comprimé de frein de remorque. Les réservoirs d'air comprimé se trouvent devant l'essieu arrière, à droite du tracteur.

1. Démarrer le tracteur.
2. Attendre 1 minute que les réservoirs d'air comprimé développent une pression.
3. La première personne enclenche le raccord rouge de frein pneumatique de remorque (A). NOTE: L'élimination continue de l'air empêche la purge des freins pneumatiques de remorque. Le raccord doit être enclenché puis désenclenché plusieurs fois.

4. La deuxième personne doit placer sa main 5 cm (2 in) en dessous des vannes de purge (B) pour sentir si l'air, l'eau ou l'huile est relâché.

Les vannes de purge s'enclenchent de façon aléatoire. Si elles ne fonctionnent pas la première fois, attendre 10 minutes et réessayer. Si aucune purge n'est détectée, consulter le concessionnaire John Deere™.
