Serrage des boulons de roue avant—Pont avant

ATTENTION:

RXA0125506-UN-23MAR12

RW26464-UN-25AUG99

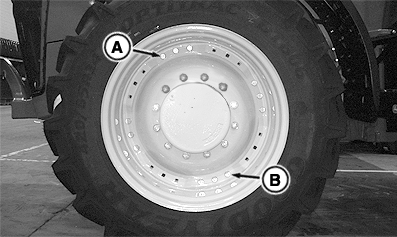

A - Trou d'ajustement serré entre roue et jante

B - Trou d'ajustement à fente entre roue et jante

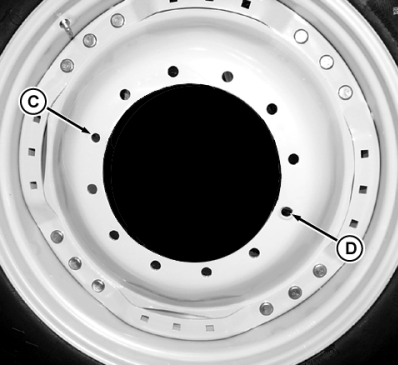

C - Trou d’ajustement serré entre voile et moyeu

D - Trou d'ajustement à fente entre voile et moyeu

NOTE: Les deux motifs intérieur et extérieur des 12 boulons du voile ont un trou d'ajustement serré et un trou d'ajustement à fente à 180° l'un par rapport à l'autre pour un centrage amélioré de la roue.

IMPORTANT: L'utilisation de roues jumelées à l'avant n'est ni homologuée, ni recommandée sur les tracteurs avec pont avant standard et/ou TLS™ Plus.

Entre le voile et la jante de roue

1. Monter le boulon dans le trou d'ajustement serré (A) et le serrer à la main.
2. Monter le boulon dans le trou d'ajustement à fente (B) et le serrer à la main.
3. Poser les autres boulons entre le voile et la jante de la roue et les serrer à la main.
4. Serrer toutes les vis conformément aux spécifications.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons fixant les voiles de roue aux jantes, roue à 8 positions (boulonnerie M16)	Couple de serrage	300 Nm (225 lb-ft)

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons fixant les voiles de roue aux jantes, roue à 16 positions (boulonnerie M22)	Couple de serrage	600 Nm (445 lb-ft)

   NOTE: En cas d'incertitude concernant la taille de la boulonnerie, voir “Déterminer le type de jante” dans cette section.


IMPORTANT: Suivre scrupuleusement la procédure de serrage des boulons de roue. Dans le cas contraire, les moyeux de roue risquent de subir des dommages.

Entre le voile et le moyeu de roue (roues à huit positions et à deux positions)

1. Introduire la vis dans le trou d’ajustement serré (C) et serrer la vis à la main.
2. Monter la vis dans le trou d'ajustement à fente (D) et la serrer à la main.
3. Poser les vis de fixation de voile sur moyeu restantes et les serrer à la main.
4. Serrer les vis au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Boulons fixant les voiles de roue sur les moyeux	Couple de serrage	600 Nm (445 lb-ft)

5. Rouler sur 100 m (100 yd) et resserrer les boulons.
6. Resserrer les boulons au bout de 3 HEURES et de 10 HEURES d'utilisation, puis QUOTIDIENNEMENT pendant la première semaine et ensuite toutes les 500 heures.

IMPORTANT: Suivre scrupuleusement la procédure de serrage des boulons de roue. Dans le cas contraire, les moyeux de roue risquent de subir des dommages.
