Vérification du niveau d'huile du carter d'essieu du pont avant

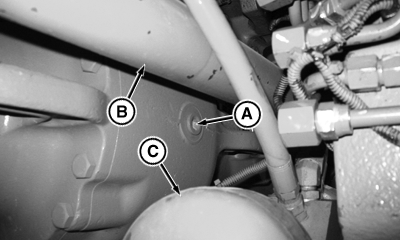

RXA0109452-UN-17AUG10

Côté gauche

A - Bouchon de remplissage/contrôle

B - Barre d'accouplement

C - Accumulateur de suspension TLS™ Plus

1. Garer le tracteur sur une surface plane.

2. Retirer le bouchon de remplissage/contrôle (A). Le niveau d'huile doit être juste en dessous du bord de l'orifice du bouchon.

3. Si le niveau d'huile est bas, ajouter de l'huile jusqu'à ce que le niveau soit correct. Utiliser de l'huile John Deere™ Hy-Gard™ comme spécifié sous Transmission et huile hydraulique dans la section Carburant, lubrifiants et liquide de refroidissement du présent livret d'entretien.

4. Appliquer un produit d'étanchéité avec du TEFLON® ou équivalent sur les filetages du bouchon de remplissage/contrôle (A).

5. Monter le bouchon de remplissage/contrôle et le serrer au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Bouchons sur corps de pont	Couple de serrage	70 Nm (52 lb-ft)
