Contrôle du niveau d'huile des moyeux de roue du pont avant

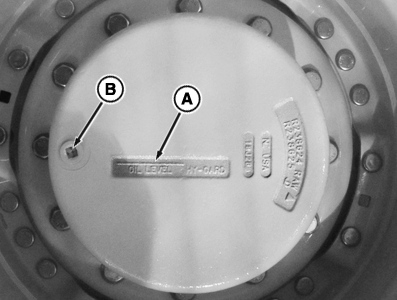

RXA0129806-UN-26NOV12

Moyeu de pont avant avec freins

RXA0129807-UN-26NOV12

Moyeu de pont avant sans freins

1. Garer le tracteur sur une surface plane.

2. Manoeuvrer le tracteur en avant et en arrière jusqu'à ce que les mots OIL LEVEL - HY-GARD (A) ou OIL LEVEL (C) moulés sur le moyeu soient à l'horizontale.

3. Retirer le bouchon de vidange/remplissage (B). Le niveau d'huile doit être juste en dessous du bord de l'orifice du bouchon.

4. IMPORTANT: Utiliser le lubrifiant correct. Les moyeux de roues avec freins doivent être lubrifiés avec de l'huile John Deere™ Hy-Gard™.

   Les moyeux de roues sans freins doivent être lubrifiés avec du lubrifiant pour engrenages GL-5 de John Deere™.

   Si le niveau d'huile est bas, ajouter de l'huile à travers l'orifice de vidange/remplissage. Ajouter l'huile correcte en fonction du fait que le tracteur est équipé de freins avant. Si le tracteur est équipé de freins avant, les mots moulés sur les moyeux avant sont OIL LEVEL - HY-GARD. Remplir le moyeu de frein avant avec de l'huile Hy-Gard™ John Deere™.

   Si seulement les mots OIL LEVEL sont moulés sur les moyeux, le tracteur n'est pas équipé de freins avant. Utiliser le lubrifiant pour engrenages GL-5 John Deere™. Voir Huile pour engrenages ou Transmission et huile hydraulique dans la section Carburant, lubrifiants et liquide de refroidissement du présent livret d'entretien.

5. Appliquer un produit d'étanchéité avec du TEFLON® ou équivalent sur les filetages du bouchon de vidange/remplissage.

6. Monter le bouchon de vidange/remplissage et le joint torique, puis serrer au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Bouchon sur moyeu	Couple de serrage	70 Nm (52 lb-ft)

7. Répéter la procédure avec l'autre moyen de roue.
