Vidange de l'huile des moyeux de roue du pont avant

1.

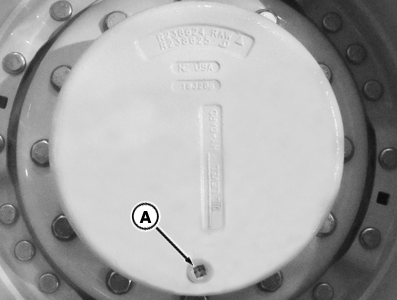

   RXA0129809-UN-26NOV12

   Trou de vidange/remplissage d’huile de moyeu du pont avant

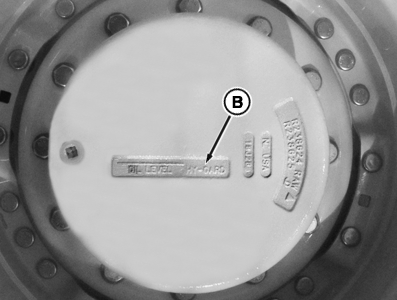

   RXA0129808-UN-26NOV12

   Niveau d'huile pont avant avec freins

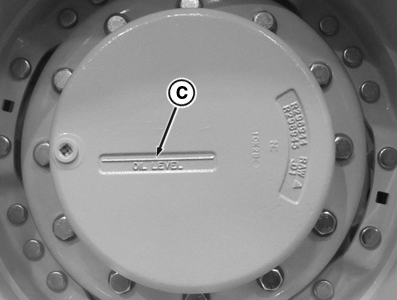

   RXA0129807-UN-26NOV12

   Niveau d'huile sans freins

   Garer le tracteur sur une surface plane.

---




2. Manoeuvrer le tracteur en avant et en arrière jusqu'à ce que le bouchon de vidange/remplissage (A) se trouve en bas du moyeu.

3. Ouvrir le bouchon de vidange/remplissage et vidanger l'huile.

4. Une fois l'huile complètement vidangée, manoeuvrer le tracteur de façon à ce que les mots OIL LEVEL - HY-GARD (B) ou OIL LEVEL (C) moulés dans le moyeu de la roue soient à l'horizontale.

5. IMPORTANT: Utiliser le lubrifiant correct. Les moyeux de roues avec freins doivent être lubrifiés avec de l'huile John Deere™ Hy-Gard™.

   Les moyeux de roues sans freins doivent être lubrifiés avec du lubrifiant pour engrenages GL-5 de John Deere™.

   Remplir à nouveau les moyeux avec de l'huile. Ajouter l'huile correcte en fonction du fait que le tracteur est équipé de freins avant. Si le tracteur est équipé de freins avant, les mots moulés sur les moyeux avant sont OIL LEVEL - HY-GARD. Remplir le moyeu de frein avant avec de l'huile Hy-Gard™ John Deere™.

   Si seulement les mots OIL LEVEL sont moulés sur les moyeux, le tracteur n'est pas équipé de freins avant. Utiliser le lubrifiant pour engrenages GL-5 John Deere™. Voir Huile pour engrenages ou Transmission et huile hydraulique dans la section Carburant, lubrifiants et liquide de refroidissement du présent livret d'entretien.

6. Appliquer un produit d'étanchéité avec du TEFLON® ou équivalent sur les filetages du bouchon de remplissage/contrôle (A).

7. Monter le bouchon de vidange/remplissage et le joint torique, puis serrer au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Moyeu sans freins	Contenance	3,8 l (4.0 qt)
   Moyeu avec freins	Contenance	3,9 l (4.1 qt)
   Bouchon sur moyeu	Couple de serrage	70 Nm (52 lb-ft)

8. Répéter la procédure avec l'autre moyen de roue.
