Vidange de l'huile du carter d'essieu pont avant

RXA0109452-UN-17AUG10

Orifice de remplissage/contrôle

RXA0109739-UN-22SEP10

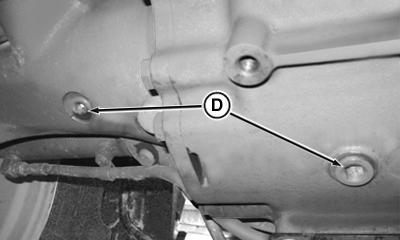

Bouchons de vidange

A - Bouchon de remplissage/contrôle

B - Barre d'accouplement

C - Accumulateur de la suspension TLS™ Plus (suivant équipement)

D - Bouchons de vidange du carter d'essieu et du carter de différentiel

1. Retirer les bouchons de vidange (D) du carter d'essieu et du carter de différentiel.

2. Remettre en place les bouchons après la vidange de l'huile. Serrer au couple prescrit.

3. Retirer le bouchon de remplissage/contrôle (A).

4. Remplir le carter d'essieu avec de l'huile John Deere™ Hy-Gard™ comme spécifié sous Transmission et huile hydraulique dans la section Carburant, lubrifiants et liquide de refroidissement du présent livret d'entretien. Ajouter de l'huile jusqu'à ce que le niveau arrive au bas de l'orifice de remplissage/contrôle.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Carter d'essieu	Contenance	14,4 l (15.2 qt)

5. Mettre en place le bouchon de remplissage/contrôle.

6. Démarrer et conduire le tracteur pendant plusieurs minutes, puis retirer le bouchon et recontrôler le niveau d'huile. Ajouter de l'huile si nécessaire. Conduire le tracteur et recontrôler le niveau d'huile jusqu'à ce qu'il soit correct.

7. Lorsque le niveau d'huile est correct, appliquer un produit d'étanchéité avec du TEFLON® ou équivalent sur les filetages du bouchon de remplissage/contrôle (A).

8. Monter le bouchon de remplissage/contrôle et le serrer au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Bouchons sur corps de pont	Couple de serrage	70 Nm (52 lb-ft)
