Remplacement de la courroie du ventilateur

1. NOTE:


   RXA0109394-UN-16AUG10

   Ouverture du capot

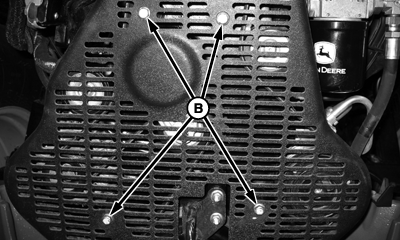

   RXA0109517-UN-19AUG10

   A - Déverrouillage du capot

   B - Vis

   La courroie d'entraînement du ventilateur est équipée d'un tendeur automatique qui n'a pas besoin d'être réglé.

   Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

---




2. Enlever les vis (B) et le cache de la courroie.

3.

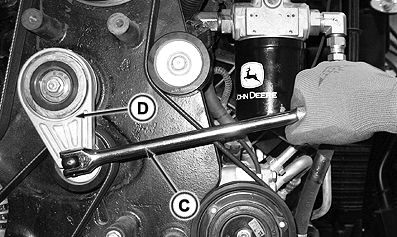

   RXA0118657-UN-25JUL11

   C - Barre de débourrage 1/2 in

   D - Tendeur de courroie

   Détendre la courroie en plaçant une clé à douille 1/2 in ou une barre de débourrage (C) sur le tendeur de courroie (D).

---




4. Tout en maintenant la pression sur la barre de débourrage (C), enlever la courroie du tendeur (D).

5. Détendre la courroie et la retirer complètement.

6. Poser une courroie neuve sur toutes les poulies, sauf sur le tendeur.

7. À l'aide de la barre de débourrage, détendre le tendeur et placer la courroie sur la poulie.

8. Relâcher lentement la pression sur la barre de débourrage.

9. Poser le couvercle du ventilateur et fermer le capot.

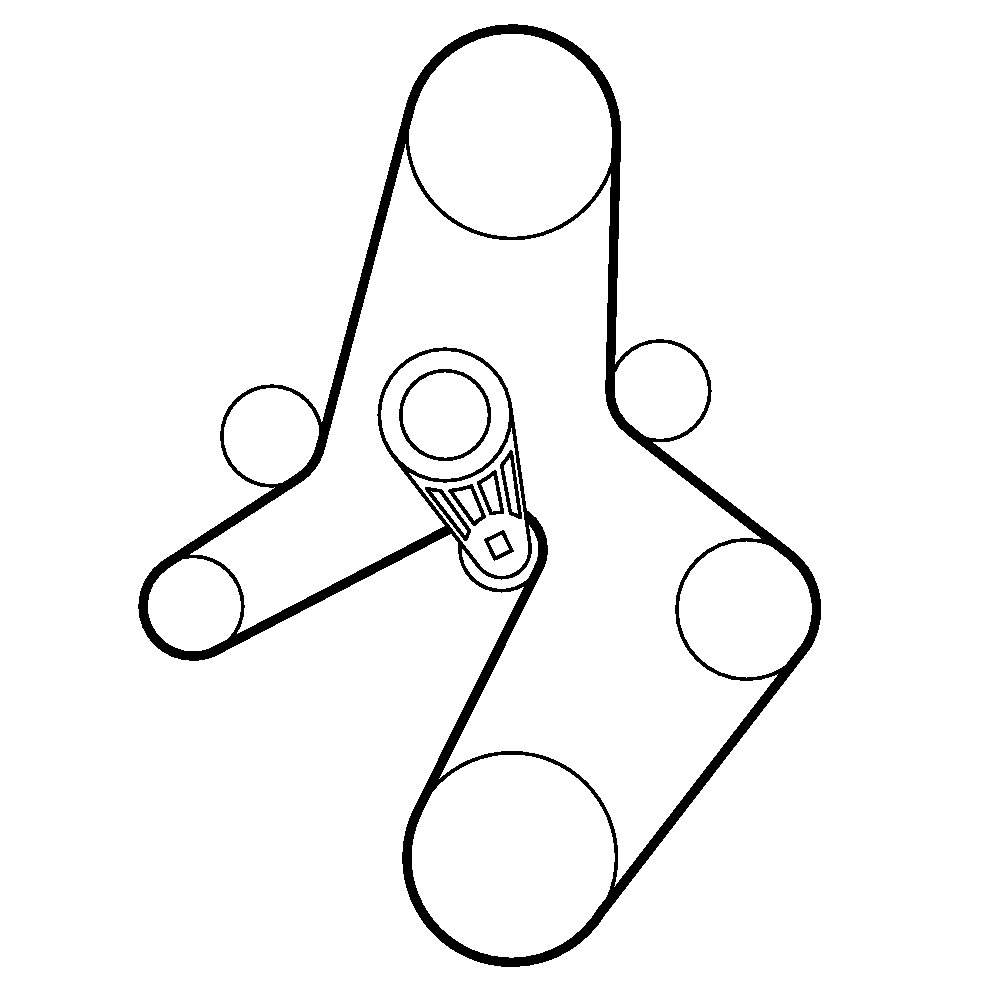

RXA0111135-UN-07OCT10
