Contrôle de l'orifice d'évacuation

1.
   RXA0109394-UN-16AUG10


   RXA0109396-UN-16AUG10


   RXA0109425-UN-08OCT10

   A - Déverrouillage du capot

   B - Boutons de verrouillage arrière gauche

   C - Bouton de verrouillage avant gauche

   Tirer la boucle de déverrouillage du capot (A) et ouvrir ce dernier.

---

2. Appuyer sur le bouton de verrouillage (B) pour déposer le garant arrière gauche.
3. Appuyer sur le bouton de verrouillage (C) pour déposer le garant avant gauche.

4.
   RXA0118660-UN-19JUL11

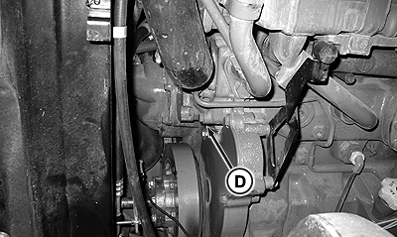

   Avant gauche du moteur - moteur de 9,0 l


   RXA0118661-UN-19JUL11

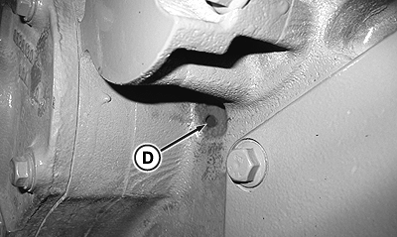

   Orifice d'évacuation moteur - moteur de 9,0 l

   D - Orifice d'évacuation

   Contrôler l'orifice d'évacuation (D) du point de vue fuites d'huile ou de liquide de refroidissement.

---

• Une fuite d'huile indique qu'un joint arrière est endommagé.
• Une fuite de liquide de refroidissement indique un joint avant endommagé.

En cas de fuite, consulter le concessionnaire John Deere™ pour remplacer la pompe à eau complète (les composants individuels ne peuvent pas être remplacés).
