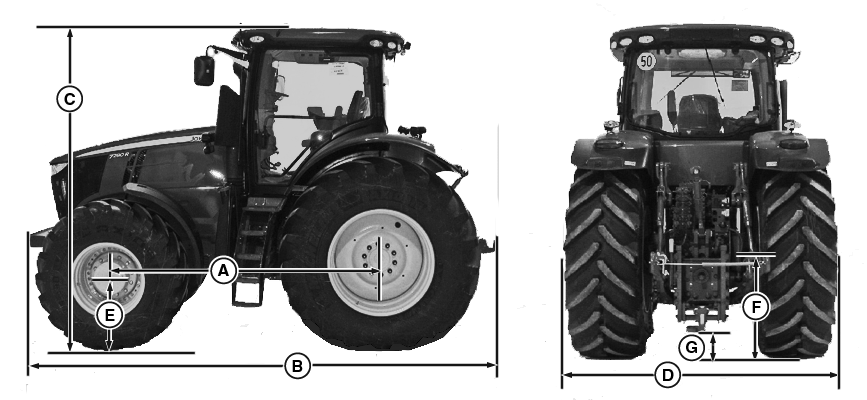

Dimensions hors tout

RXA0113533-UN-11FEB11

	7200R	7215R	7230R	7260R	7280R
A - Empattement
Ponts avant mécaniques	2925 mm (115 in)
B - Longueur hors tout
Y compris support de masses frontales et relevage arrière, sans masses valise frontales	5520 mm (217 in)			5540 mm (218 in)
C - Hauteur hors tout (dessus cabine)
Pneus arrière groupe 47	3245 mm (128 in)
Pneus arrière groupe 48	3357 mm (132 in)
Pneus arrière groupe 49	Non disponible			3446 mm (136 in)
D- Largeur (longueur d'essieu)
Essieu fixe [100 mm (3.94 in), 120 mm (4.72 in) de diamètre]	1920 mm (76 in)
Essieu court [diamètre 100 mm (3.94 in), 110 mm (4.33 in), 120  mm (4.72 in)]	2550 mm (100 in)
Essieu long [diamètre 100 mm (3.94 in)]	2807 mm (110 in)
Extra long [diamètre 100 mm (3.94 in), 110 mm (4.33 in), 120 mm (4.72 in)]	3012 mm (119 in)
E - Garde au sol
Pont avant avec pneus avant groupe 42	612 mm (24 in)
Pont avant avec pneus avant groupe 43	634 mm (25 in)
Pont avant avec pneus avant groupe 44	Non disponible			668 mm (26 in)
F - Garde au sol (carter d'essieu arrière)
Pneus arrière groupe 47	575 mm (23 in)
Pneus arrière groupe 48	627 mm (25 in)
Pneus arrière groupe 49	Non disponible			673 mm (27 in)
G - Garde au sol de la barre d'attelage
Pneus arrière groupe 47	352 mm (14 in)
Pneus arrière groupe 48	420 mm (17 in)
Pneus arrière groupe 49	Non disponible			463 mm (18 in)
