Lubrification et contrôle de l'usure du relevage 3 en 1 (suivant équipement)

ATTENTION: Les pièces usées doivent être remplacées par des pièces neuves.

Chape d'attelage

RXA0113614-UN-07FEB11

RXA0113616-UN-07FEB11

RXA0118760-UN-21JUL11

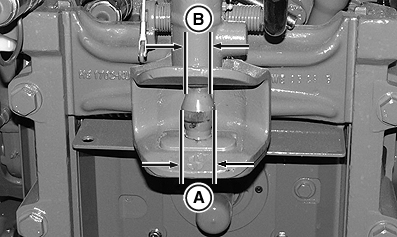

A - Grand diamètre

B - Petit diamètre

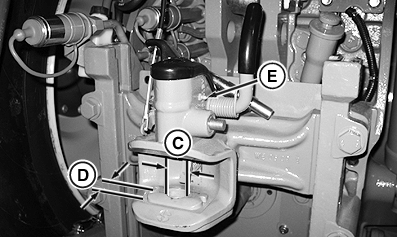

C - Diamètre du trou de logement

D - Épaisseur de la plaque d'usure

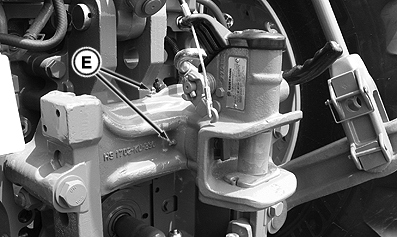

E - Graisseur

Caractéristiques
Grand diamètre (A)	36 mm (1.42 in) Minimum
Petit diamètre (B)	27 mm (1.06 in) Minimum
Diamètre du trou de logement (C)	34 mm (1.33 in) Maximum
Épaisseur de la plaque d'usure (D)1	6 mm (0.24 in) Minimum

Lubrifier les graisseurs (E) avec de la graisse universelle John Deere™, comme indiqué sous Graisse à la section Lubrifiants et liquide de refroidissement du présent livret d'entretien.

LX1042085-UN-26FEB07

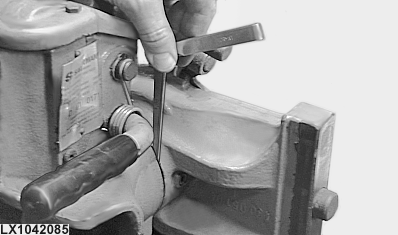

Écart X

LX1042084-UN-26FEB07

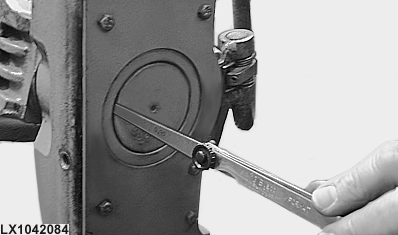

Jeu du roulement Y

IMPORTANT: Si le jeu de roulement (Y) est supérieur à 1,5 mm (0,059 in), le dispositif d'attelage complet doit être remplacé.

Raccords à rotule et à piton

RXA0113618-UN-07FEB11

Accouplement à piton

RXA0113620-UN-07FEB11

Accouplement à rotule

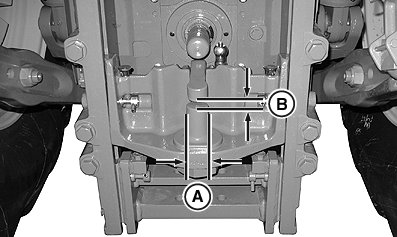

A - Diamètre de l'axe

B - Écartement

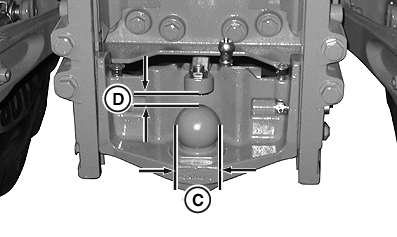

C - Diamètre de la rotule

D - Écartement

Caractéristiques
Diamètre de l'axe (A)	10 mm (0.39 in) Minimum
Espacement (B)	41.5 mm (1.63 in) Maximum
Diamètre de la boule (C)	4 mm (0.16 in) Minimum
Écart (D)	78 mm (0.39 in) Maximum
