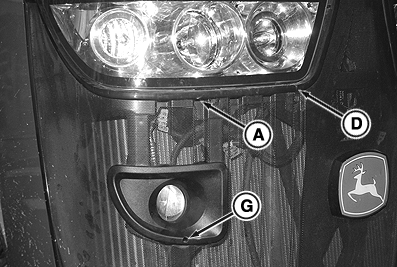

Réglage des phares sur calandre

RXA0106698-UN-26FEB10

Feux côté droit

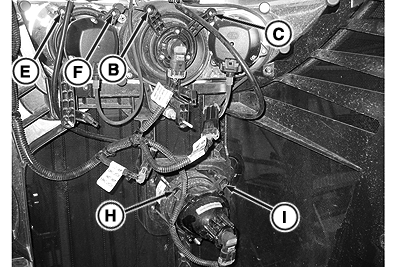

RXA0106696-UN-26FEB10

Feux côté droit

A - Vis de réglage du feu de route

B - Vis de réglage vers le haut/l'intérieur du feu de route

C - Vis de réglage vers le haut/l'extérieur du feu de route

D - Vis d'abaissement du faisceau du phare de travail intérieur de capot

E - Vis de relevage et rentrée du faisceau du phare de travail intérieur de capot

F - Vis de relevage et sortie du faisceau du phare de travail intérieur de capot

G - Vis de réglage du feu de croisement

H - Vis de réglage vers le haut/l'intérieur du feu de croisement

I - Vis de réglage vers le haut/l'extérieur du feu de croisement

Pour régler les projecteurs montés sur la calandre, effectuer les opérations suivantes selon besoin.

Pour les feux de route:

1. Pour abaisser le faisceau du feu de route, tourner la vis (A) vers la gauche.

   Pour orienter le faisceau du feu de route vers le haut et l'intérieur, tourner la vis (B) dans le sens inverse des aiguilles d'une montre.

   Pour orienter le faisceau du feu de route vers le haut et l'extérieur, tourner la vis (C) dans le sens inverse des aiguilles d'une montre.

   Pour le phare de travail intérieur de capot:

2. Pour abaisser le faisceau du phare de travail intérieur de capot, tourner la vis (D) dans le sens inverse des aiguilles d'une montre.

   Pour relever et orienter vers l'intérieur le faisceau du phare de travail intérieur de capot, tourner la vis (E) de réglage du phare de travail intérieur de capot dans le sens inverse des aiguilles d'une montre.

   Pour relever et orienter vers l'extérieur le faisceau du phare de travail intérieur de capot, tourner la vis (F) de réglage du phare de travail intérieur de capot dans le sens inverse des aiguilles d'une montre.

   Pour les feux de croisement:

3. Pour abaisser le faisceau de feu de croisement, tourner la vis (G) vers la gauche.

   Pour orienter le faisceau de feu de croisement vers le haut et l'intérieur, tourner la vis (H) dans le sens inverse des aiguilles d'une montre.

   Pour orienter le faisceau de feu de croisement vers le haut et l'extérieur, tourner la vis (I) dans le sens inverse des aiguilles d'une montre.

4. Répéter la procédure pour l'autre côté du tracteur.
