Réchauffage du circuit de transmission/hydraulique

RXA0119125-UN-25JUL11

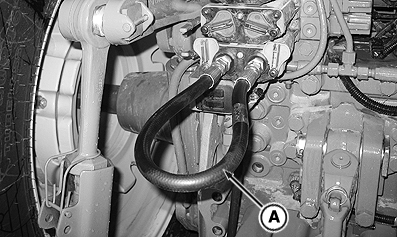

Installation d'un flexible de raccordement dans le raccord de distributeur auxiliaire

RXA0117606-UN-10JUN11

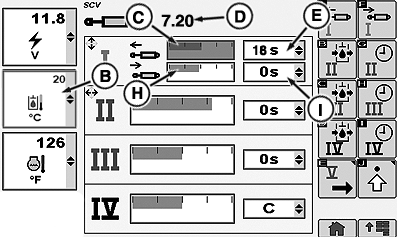

Bouton Menu de l'accoudoir CommandARM → Touche programmable Distributeur auxiliaire

RXA0117823-UN-10JUN11

RXA0099914-UN-08DEC08

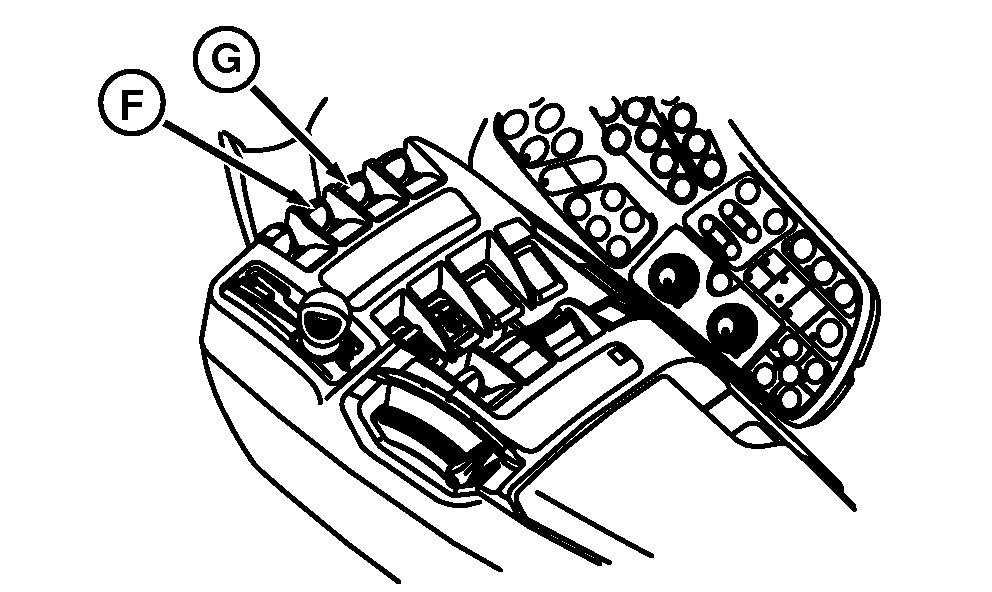

Accoudoir CommandARM

A - Flexible de raccordement

B - Affichage de température

C - Graphique à barres de débit d'extension

D - Zone de saisie du débit

E - Liste déroulante de durée d'extension

F - Levier du distributeur auxiliaire I

G - Levier du distributeur auxiliaire II

H - Graphique à barres de débit de rétraction

I - Liste déroulante de durée de rétraction

Éviter d'utiliser le tracteur sous charge avant que le circuit de transmission/hydraulique ne soit chaud.

1. Poser un flexible de raccordement (A) sur le raccord du distributeur auxiliaire I.

2. Sélectionner le bouton Menu.

3. Sélectionner la touche programmable Distributeur auxiliaire.

4. Activer le champ de température (B) d'huile hydraulique sur la gauche de l'écran.

5. Sélectionner le graphique à barres (C) de débit d'extension du distributeur auxiliaire I.

6. Tourner la molette de l'accoudoir CommandARM dans le sens des aiguilles d'une montre pour augmenter ou en sens inverse des aiguilles d'une montre pour diminuer le réglage de débit. Régler le débit d'extension du distributeur auxiliaire I à 7,2 (D).

7. Sélectionner les flèches dans le champ de durée d'extension (E) du distributeur auxiliaire I.

8. Laisser défiler le menu déroulant jusqu'à C (Continu), puis appuyer sur la touche de confirmation de l'accoudoir CommandARM™.

9. Amener le levier de distributeur auxiliaire I (F) en position d'extension.

10. Sélectionner le graphique à barres de débit de rétraction (H) de distributeur auxiliaire I.

11. Tourner la molette de l'accoudoir CommandARM dans le sens des aiguilles d'une montre pour augmenter ou en sens inverse des aiguilles d'une montre pour diminuer le réglage de débit. Régler le débit de rétraction du distributeur auxiliaire I à 7,2.

12. Sélectionner les flèches dans le champ de durée de rétraction (I) du distributeur auxiliaire I.

13. Laisser défiler le menu déroulant jusqu'à C (Continu), puis appuyer sur la touche de confirmation de l'accoudoir CommandARM™.

14. Régler le distributeur auxiliaire II comme décrit ci-dessus. Sur le CommandCenter, sélectionner les touches programmables d'extension et de rétraction du distributeur auxiliaire II et tirer le levier du distributeur auxiliaire II (G) pour réchauffer le système.

15. Mettre le levier de vitesses sur STATIONNEMENT et tourner le moteur à 1500 tr/min.

16. Observer la température hydraulique sur la gauche de l'écran jusqu'à ce que la température atteigne 38 °C (100 °F).

17. Remettre le levier des distributeurs auxiliaires I et II en position neutre.

18. Débrancher le flexible de raccordement.
