Contrôle du niveau d'huile moteur

RXA0109397-UN-16AUG10

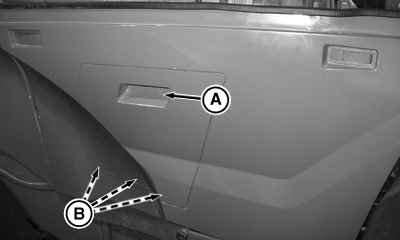

Panneau d'accès au moteur, côté gauche

RXA0109386-UN-16AUG10

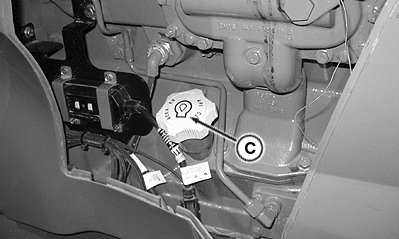

Bouchon de remplissage d’huile

RXA0109388-UN-16AUG10

RXA0109390-UN-16AUG10

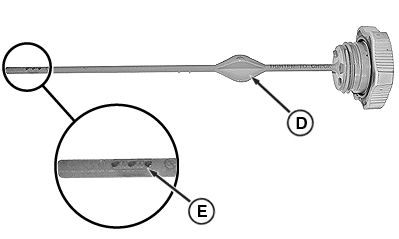

Jauge d'huile

A - Poignée en creux

B - Languettes de positionnement

C - Bouchon de remplissage

D - Jauge d'huile

E - Début de la zone hachurée

1. Garer le tracteur sur une surface plane. Arrêter le moteur et retirer la clé de contact.

2. Retirer le panneau d'accès du moteur. Tirer vers l'extérieur à l'aide de la poignée en creux (A). Des aimants maintiennent le haut du panneau. Soulever le panneau des languettes de positionnement (B) inférieures.

3. NOTE: Resserrer le bouchon de remplissage à fond pour vérifier l'huile. Le niveau d'huile en haut de la zone hachurée de la jauge d'huile indique que le réservoir est PLEIN.

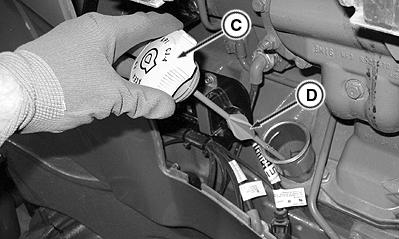

   La jauge d'huile est attachée au bouchon de remplissage (C). Retirer le bouchon et nettoyer la jauge d'huile. Resserrer le bouchon, puis retirer la jauge d'huile (D) et vérifier le niveau d'huile. Le niveau d'huile doit se trouver entre le repère “ADD” et le haut de la partie hachurée (E) de la jauge d'huile.

4. Si nécessaire, retirer le bouchon et ajouter de l'huile recommandée dans la section Carburant, lubrifiants et liquide de refroidissement du présent livret d'entretien.

   IMPORTANT: Ne pas démarrer le moteur si le niveau d'huile est en dessous du repère “ADD” de la jauge d'huile.
