Réglage du siège Super Comfort

RXA0110725-UN-11FEB11

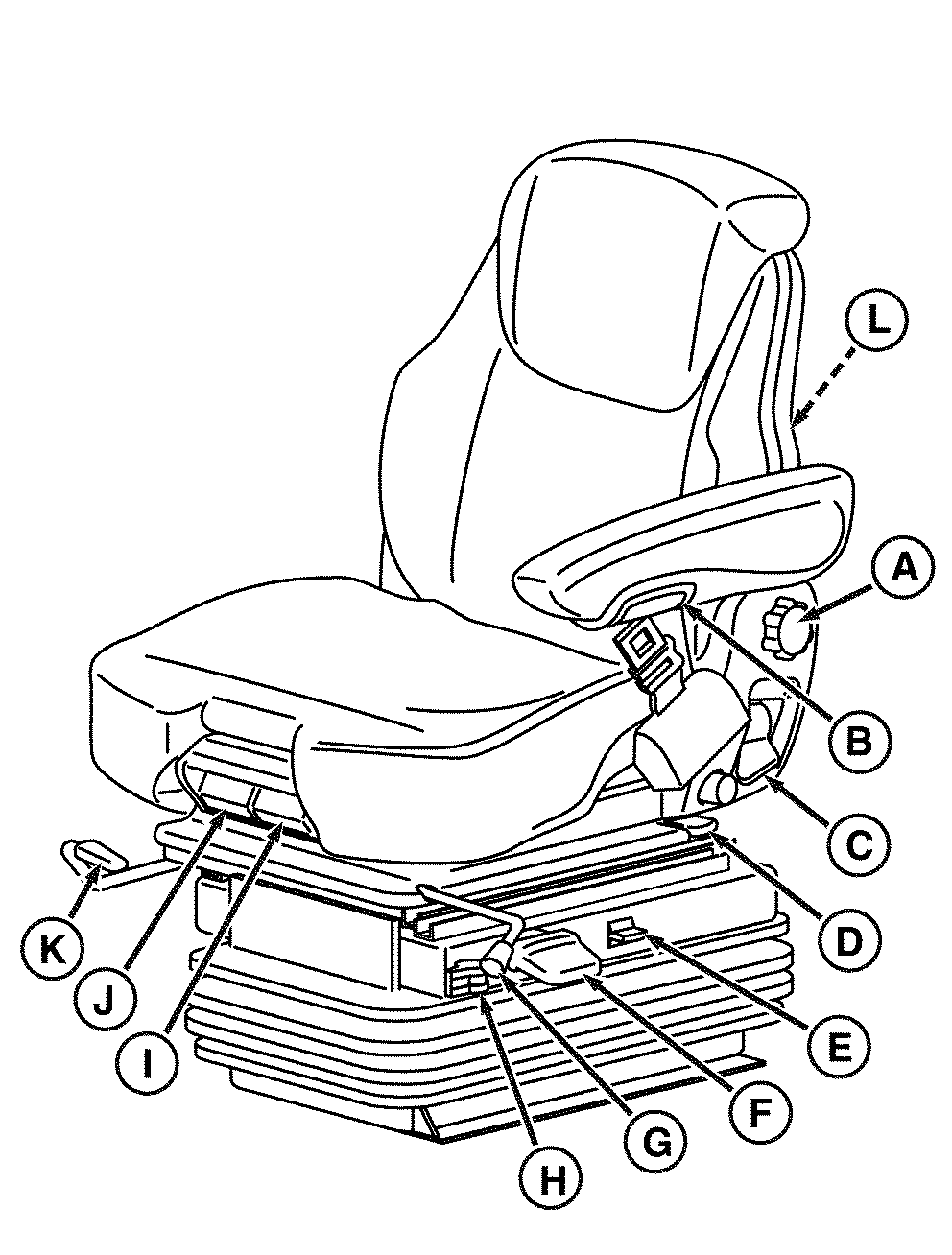

Siège Super Comfort

Bouton de réglage de la hauteur de l'accoudoir (A) - Tourner dans le sens inverse des aiguilles d'une montre pour lever/abaisser l'accoudoir. Tourner vers la droite pour verrouiller la position.

Bouton de réglage de l'inclinaison de l'accoudoir (B) - Tourner le bouton pour ajuster l'angle de l'accoudoir.

Poignée de réglage de l'angle du dossier (C) - Permet d'incliner le dossier de siège.

Verrouillage horizontal latéral (D) - Pousser la poignée en avant pour déverrouiller la suspension gauche et droit du siège. Repousser la poignée pour bloquer le siège.

Poignée de réglage de la hauteur et du poids (E) - Tourner la clé sur la position “ON”. Abaisser le siège à fond et lever brièvement la poignée de réglage. La hauteur de suspension centrale du siège se règle automatiquement en fonction du poids du conducteur. D'ultimes réglages correspondant aux préférences du conducteur peuvent être effectués.

Poignée de réglage de l'amortissement vertical (F) - Il y a 5 positions d'amortissement. L'amortissement le plus faible correspond à la position la plus en avant. L'amortissement le plus élevé correspond à la position la plus en arrière. Commencer la procédure avec la poignée en position centrale. Si le conducteur souhaite que le siège bouge moins, augmenter l'amortissement en amenant la poignée vers l'arrière. Si la conduite est trop dure, réduire l'amortissement en amenant la poignée vers l'avant. La suspension du siège ne doit jamais toucher les butées; augmenter l'amortissement pour empêcher tout contact avec les butées.

Poignée de pivotement du siège (G) - Tirer sur la poignée pour pivoter le siège. Pousser la poignée vers le bas pour bloquer le siège. Le siège peut pivoter de 20° vers la droite et de 10° vers la gauche. Un verrouillage est possible tous les 10°.

Poignée de verrouillage longitudinal (H) - Tirer la poignée en arrière pour permettre au siège conducteur de coulisser vers l'avant ou vers l'arrière. Pousser la poignée pour bloquer le siège.

Poignée de réglage de l'angle du coussin de siège (I) - Lever la poignée pour lever/abaisser l'avant du coussin de siège.

Poignée de réglage de la profondeur de siège (J) - Lever la poignée pour augmenter/diminuer la profondeur de siège.

Poignée de réglage longitudinal (K) - Permet d'avancer ou de reculer le siège complet.

Bouton de réglage de l'appui lombaire (L) - Tourner le bouton dans le sens des aiguilles d'une montre pour augmenter la pression au niveau du bas du dos. Tourner dans le sens inverse des aiguilles d'une montre pour diminuer la résistance au niveau du bas du dos.

IMPORTANT: Arrêter le moteur avant de pivoter le siège. Tout contact accidentel avec des éléments de commande pourrait mettre le tracteur en marche ou enclencher son équipement.
